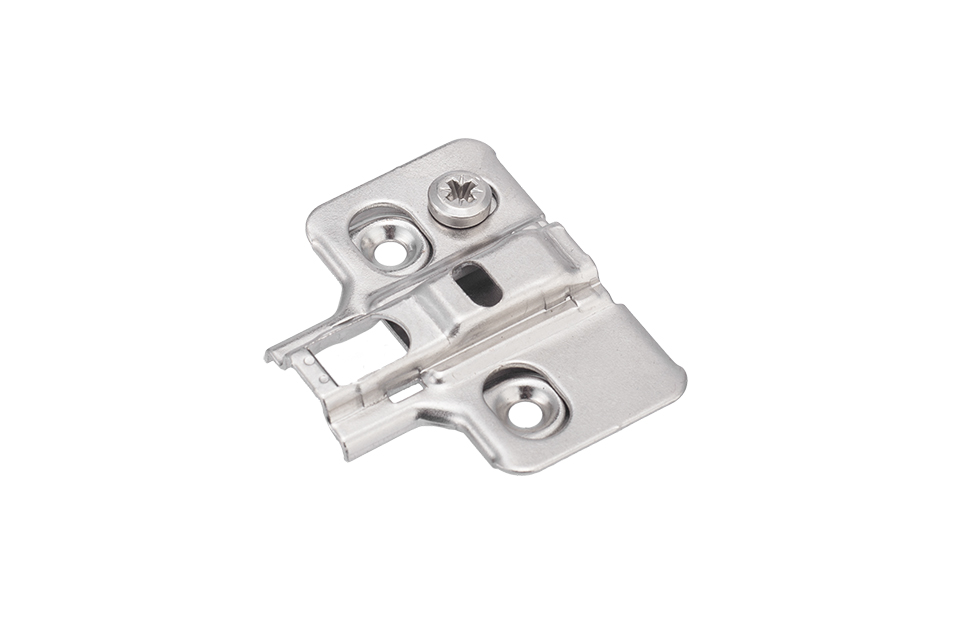

StrongHinges S3 rondelle de montage clip H0, pour charniere S3, excentrique, vis
- Prix de base pour pcs
- 0,24 EUR 0,29 EUR TTC
-
En stock
Disponible uniquement dans les entrepôts centraux (quincaillerie et chants à Ostrava, matériaux plats à Prague, Velká Bystřice et Hradec Králové). Livraison dans les entrepôts locaux sous 2 à 10 jours. Vous trouverez la quantité exacte sur Démos24Plus. - Acheter
- Marque
- Strong
- Code de groupe
- 1010010105
- Unité (MJ)
- pcs
- Extensibilité
- 1 pcs
- Emballage
- 250 pcs
Rondelle de montage pour charnieres a clip StrongHinges S3. Hauteur de la rondelle et mode de fixation dans le caisson voir le nom de l’assortiment.
La hauteur nécessaire de la rondelle de montage dépend du perçage de la cuvette de la charniere, de l’épaisseur du côté du caisson et du type d’appui de la porte (porte semi-appliquée ou appliquée) ou de la taille du jeu entre la porte et le côté du caisson (porte affleurante).
Apres avoir déterminé la hauteur de calcul de la rondelle pour une situation donnée, il faut choisir une rondelle de montage (H0/H2/H4) la plus proche possible de la hauteur calculée, le reste de l’appui étant ajusté par le réglage de la came de la charniere.
Pour les côtés de caisson les plus utilisés d’épaisseur 18 mm et perçage de la cuvette a 6 mm du bord de la porte, la hauteur de la rondelle H0 est obtenue :
- calcul pour charnieres appliquées => H = K-D+11 = 6-17+11 = 0 mm
- calcul pour charnieres semi-appliquées => H = K-D+1 = 6-7,5+1 = -0,5 mm
- calcul pour charnieres affleurantes => H = A-6+K-2 = 1,5-6+6-2 = -0,5 mm
Légende pour le calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage du bord de la cuvette au bord de la porte (ici 6 mm)
D = recouvrement de la porte (ici 17 mm pour appliquées et 7,5 mm pour semi-appliquées)
A = jeu entre le caisson et la porte affleurante (ici 1,5 mm)
Calculé avec une épaisseur du côté du caisson de 18 mm.
