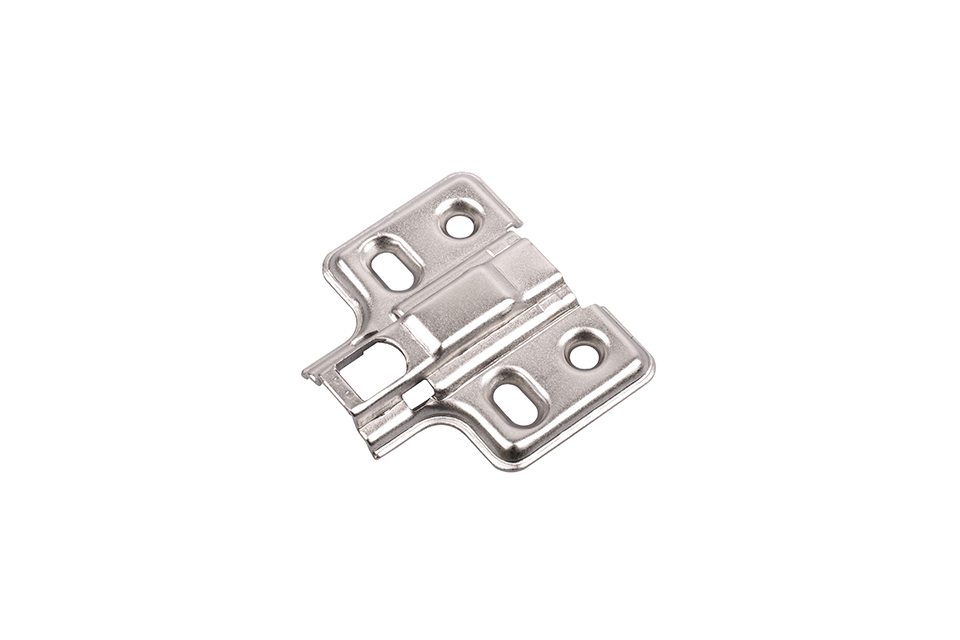

StrongHinges S3 rondelle de montage clip H0, pour charniere S3, 4x vis a bois

Rondelle de montage pour charnieres a clip StrongHinges S3. Hauteur de la rondelle et mode de fixation dans le corps selon le nom de la gamme.

La hauteur nécessaire de la rondelle de montage dépend du perçage de la coupelle de la charniere, de l’épaisseur du côté du corps et du type d’emboîtement de la porte (porte appliquée/demi-appliquée) ou de la taille du jeu entre la porte et le côté du corps (porte en feuillure).
Apres avoir déterminé la hauteur calculée de la rondelle de montage pour la situation spécifique, il est nécessaire de choisir la rondelle de montage (H0/H2/H4) la plus proche de la hauteur calculée et d’ajuster le reste de l’emboîtement par le réglage sur la patte de la charniere.

Pour les côtés de corps d’épaisseur la plus courante 18mm et un perçage de la coupelle de charniere a 6mm du bord de la porte, la hauteur de la rondelle est H0 :
- calcul pour charnieres appliquées => H = K-D+11 = 6-17+11 = 0mm
- calcul pour charnieres demi-appliquées => H = K-D+1 = 6-7,5+1 = -0,5mm
- calcul pour charnieres en feuillure => H = A-6+K-2 = 1,5-6+6-2 = -0,5mm

Légende du calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage du bord de la coupelle au bord de la porte (considéré 6mm)
D = emboîtement de la porte (considéré 17mm pour porte appliquée et 7,5mm pour demi-appliquée)
A = jeu entre corps et porte en feuillure (considéré 1,5mm)
Calcul basé sur une épaisseur du côté du corps de 18mm.
