StrongLumio LED interrupteur/variateur profil 12/24V, témoin bleu

Interrupteur et variateur pour rubans LED a installer dans un profilé en aluminium. Puissance - 90W (12V), 180W (24V). L’interrupteur ne peut pas etre utilisé avec une alimentation par batterie. Il ne peut pas non plus etre utilisé avec des alimentations ayant une mise a la terre de la tension d’alimentation (certaines alimentations avec un boîtier métallique mis a la terre du transformateur). Ne pas utiliser dans des profils vernis ni dans des profils assemblés a partir de deux pieces ou plus.
Tutoriel vidéo disponible dans la section vidéos tutoriels sur : youtube
Le profilé ne doit pas toucher un mur, d’autres objets métalliques ni etre proche d’autres appareils électroniques ou électriques. (risque d’interférences et de mauvais fonctionnement)
Type amélioré avec une meilleure résistance aux interférences, équipé d’une lumiere d’orientation auxiliaire de couleur bleue. Permet de connecter plusieurs capteurs a un meme transformateur d’alimentation.
Interrupteur destiné a etre placé dans des profilés en aluminium pour rubans LED. Le profilé en aluminium fonctionne comme un interrupteur a grande surface. Longueur maximale recommandée du profilé en alu : 3 m. Toucher n’importe quelle partie du profilé actionne ou coupe l’éclairage. Un toucher long permet de diminuer ou d’augmenter l’intensité lumineuse. Longueur max. du profilé : 2 m, au-dela l’interrupteur peut ne pas fonctionner correctement.
Pour éviter les activations accidentelles, le contact doit etre net, un simple effleurement ne suffit pas.
Installation :
Utilisez un fer a souder pointe fine et des alliages de soudure au étain usuels. Idéalement un fil de soudure tubulaire avec une petite quantité de flux. L’utilisation d’un fer transformateur n’est pas recommandée, cela peut endommager l’interrupteur.

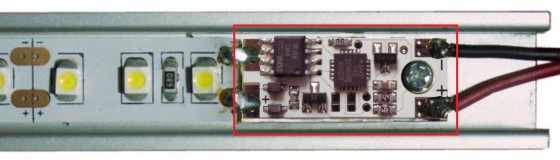

2. Respectez la polarité (±) et soudez l’interrupteur au ruban LED, puis de l’autre côté (plus proche du trou pour la vis) soudez les câbles d’alimentation.
Soudez avec soin afin que l’étain et le flux éventuel (colophane) n’atteignent pas les autres parties. Il est particulierement important d’éviter toute connexion avec l’entrée du capteur - zone autour du trou pour la vis.
Utilisez des câbles d’alimentation aussi courts que possible et de section aussi grande que possible. Des câbles trop fins et longs peuvent affecter négativement le fonctionnement de l’interrupteur.
3. Insérez le ruban LED avec capteur dans le profilé en aluminium, marquez l’emplacement du trou puis percez un trou de diametre 2 mm.
Nous recommandons de visser d’abord la vis auto-taraudeuse fournie de diametre 2,2 mm en dehors de l’interrupteur, et apres le filetage formé, de visser l’interrupteur.
Attention, serrez la vis légerement seulement afin d’éviter d’endommager le circuit imprimé.

N’utilisez exclusivement que la vis inox fournie ! Si vous utilisez une vis zinguée, cela pourrait entraîner de la corrosion entre la vis et le profilé en aluminium et rendre l’interrupteur hors service rapidement.
Fonctionnement :
Toucher n’importe ou sur le profilé en aluminium active l’éclairage avec un allumage progressif. Un second toucher éteint l’éclairage. Un délai d’environ 1 seconde doit etre respecté entre les touches sinon le contact ne sera pas reconnu.
Maintenir le contact (toucher long) plus de 3 secondes permet de modifier l’intensité lumineuse ; apres avoir relâché, l’intensité sélectionnée est mémorisée.
Calibration
L’interrupteur possede une calibration automatique intégrée. Les parametres réglés en usine s’optimisent aux premiers allumages et extinctions. Il n’est donc pas nécessaire d’effectuer une calibration manuelle.
Caractéristiques techniques :
Le capteur ne peut pas etre utilisé avec une alimentation par batterie. Il ne peut pas non plus etre utilisé avec des alimentations ayant une mise a la terre de la tension d’alimentation (certains transformateurs avec une carcasse métallique mise a la terre).
Pour ces cas, il est possible d’utiliser l’interrupteur mécanique 231820
tension d’alimentation : 12V/24V
courant maximal : 7,5 A a 24V
dimensions : 10x25mm
consommation : 0,1W/12V, 0,28W/24V

Déchets électroniques – éliminez selon les réglementations en vigueur.
En fondant la pastille a l’entrée +, il est possible de désactiver la diode lumineuse sans affecter le fonctionnement, il est aussi possible de garantir la mise sous tension dans l’état avant extinction de l’alimentation (par exemple avec un interrupteur externe) – voir mode d’emploi amélioré. Vis de remplacement – 422141 Vis de remplacement pour interrupteurs tactiles.
