StrongLumio LED interrupteur/variateur pour profil 12/24V, témoin jaune

Interrupteur et variateur pour rubans LED, conçu pour les profilés en aluminium. Ne peut pas etre utilisé dans les profilés vernis ni dans les profilés raccordés en deux parties ou plus. L'interrupteur ne peut pas etre utilisé avec une alimentation par sources de batteries. Ne convient pas non plus aux sources d'alimentation avec mise a la terre de la tension d'alimentation (certaines sources avec boîtier métallique mis a la terre du transformateur). Un simple contact sur n'importe quelle partie du profilé active ou éteint l’éclairage.
Vous trouverez une vidéo explicative dans la section vidéos tutoriels sur : youtube
Le profilé ne doit pas toucher le mur, d’autres objets métalliques ou etre proche d’autres appareils électroniques ou électriques (risque d’interférences et dysfonctionnements).
Type amélioré avec une meilleure résistance aux interférences, équipé d’une lumiere d’orientation auxiliaire de couleur blanc-jaune. Convient aux bandes LED a lumiere blanche chaude. Permet la connexion de plusieurs capteurs a un seul transformateur d’alimentation.
Interrupteur destiné a etre installé dans des profilés en aluminium pour rubans LED. Le profilé en aluminium agit comme un interrupteur a surface large. La longueur maximale recommandée du profilé est de 3 m. Le profilé ne doit pas toucher un mur ni des objets mis a la terre (par exemple, un profilé d’angle), sinon la longueur fonctionnelle de l'interrupteur sera considérablement réduite. Pour éviter une activation accidentelle, le contact doit etre marqué, un simple effleurement ne suffit pas.
Installation :
Utilisez un fer a souder a pointe fine et des alliages d’étain habituels. Idéalement, de l’étain en fil creux avec flux de petit diametre. L’utilisation d’un fer a souder transformateur n’est pas recommandée, le risque d’endommagement de l’interrupteur est élevé.

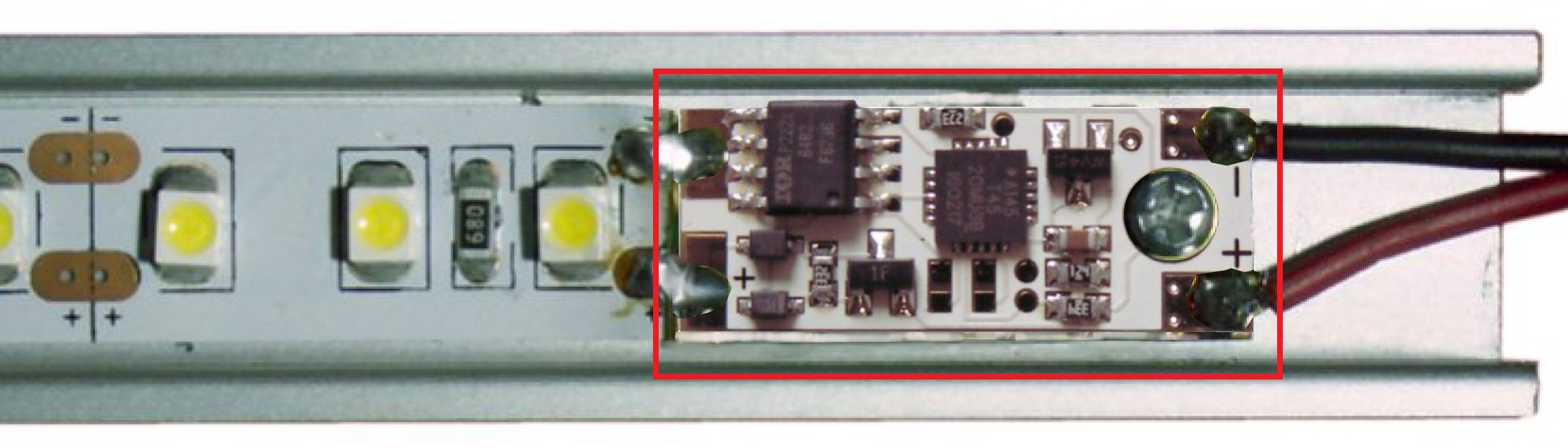

2. En respectant la polarité (±), soudez l’interrupteur au ruban LED et de l’autre côté (plus proche du trou pour la vis) soudez les câbles d’alimentation.
Soudez avec précaution pour que l’étain et le flux (colophane) ne dépassent pas sur d’autres parties. Il est particulierement interdit de créer un pont avec l’entrée du capteur – autour du trou pour la vis.
Utilisez des câbles d’alimentation aussi courts que possible et avec la plus grande section possible. Des câbles trop fins et longs peuvent affecter négativement la fonctionnalité de l’interrupteur.

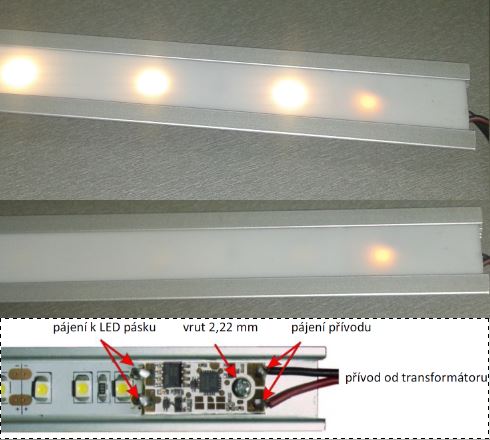

3. Insérez le ruban LED avec le capteur dans le profilé en aluminium, marquez l’emplacement pour le trou et percez un trou de diametre 2 mm.
Nous recommandons de visser d’abord la vis auto-perceuse fournie de diametre 2,2 mm en dehors de l’interrupteur, puis, apres avoir créé le filetage, de fixer l’interrupteur.
Attention, ne serrez la vis que légerement pour ne pas endommager le circuit imprimé.

Utilisez exclusivement la vis en acier inoxydable fournie ! En cas d’utilisation d’une vis galvanisée, une corrosion pourrait survenir entre la vis et le profilé en aluminium, entraînant un dysfonctionnement rapide de l’interrupteur.
Fonctionnement :
Un contact n’importe ou sur le profilé en aluminium active l’éclairage avec une montée progressive. Un deuxieme contact éteint l’éclairage. Un délai d’environ 1 seconde doit etre respecté entre deux contacts, sinon le contact ne sera pas pris en compte.
En maintenant le contact plus de 3 secondes, l’intensité lumineuse commence a changer ; a l’arret du contact, l’intensité choisie est mémorisée.
Calibrage
L’interrupteur dispose d’un calibrage automatique intégré. Les parametres réglés en usine s’optimisent lors des premieres mises en marche et arrets. Ainsi, aucune calibration manuelle n’est nécessaire.
Caractéristiques techniques :
Le capteur ne peut pas etre utilisé avec une alimentation par sources de batteries. Ne convient pas non plus aux sources d’alimentation avec mise a la terre de la tension d’alimentation (certaines sources avec boîtier métallique mis a la terre du transformateur).
Dans ces cas, il est possible d’utiliser un interrupteur mécanique 231820
Tension d’alimentation: 12V/24V
Courant max.: 10A (7,5 A a 24V)
Dimensions : 10x25 mm
Consommation : 0,1W/12V, 0,28W/24V

Déchets électriques – éliminez conformément a la législation en vigueur.
En soudant la piste a l’entrée +, il est possible de désactiver la diode lumineuse sans affecter le fonctionnement, il est aussi possible d’assurer une remise en marche dans l’état avant extinction de l’alimentation (ex. lors de la commutation par interrupteur externe) – voir le manuel amélioré.
Vis de rechange – 422141 Vis de rechange pour interrupteurs tactiles.
