StrongLumio Interrupteur/variateur LED pour profil 12/24V, sans témoin LED

Interrupteur et variateur pour rubans LED, destiné aux profilés en aluminium. Ne peut pas etre utilisé dans des profilés vernis ni dans des profilés assemblés a partir de deux parties ou plus. L’interrupteur ne peut pas etre utilisé avec une alimentation par sources a batteries. Ne peut pas non plus etre utilisé avec des alimentations a mise a la terre de la tension d'alimentation (certaines alimentations avec boîtier métallique mis a la terre du transformateur). Le simple contact avec n’importe quelle partie du profilé active ou désactive l’éclairage.
Vous trouverez une vidéo explicative dans la section vidéos explicatives sur : youtube
Le profilé ne doit pas toucher le mur, d’autres objets métalliques ou se trouver a proximité d’autres appareils électroniques ou électriques (risque de perturbations et de fonctionnement incorrect).
Type amélioré avec une meilleure résistance aux interférences, équipé d’une lumiere d’orientation auxiliaire jaune blanc. Adapté aux rubans LED de couleur blanc chaud. Permet la connexion de plusieurs capteurs a un seul transformateur d’alimentation.
Interrupteur destiné a etre placé dans des profilés en aluminium pour rubans led. Le profilé en aluminium fonctionne comme un interrupteur a grande surface. Longueur maximale recommandée du profilé alu : 3 m. Le profilé ne doit pas toucher le mur ou des objets mis a la terre (par exemple un profilé d’angle), sinon la longueur utilisable pour le fonctionnement de l’interrupteur sera nettement réduite. Pour éviter toute activation accidentelle, le contact doit etre net, un simple effleurement ne suffit pas.
Installation :
Utilisez un fer a souder a pointe fine ainsi que des alliages de soudure habituels a base d’étain. De préférence une soudure tubulaire a flux a faible diametre. L’utilisation d’un fer a souder a transformation n’est pas recommandée, cela pourrait endommager l’interrupteur.

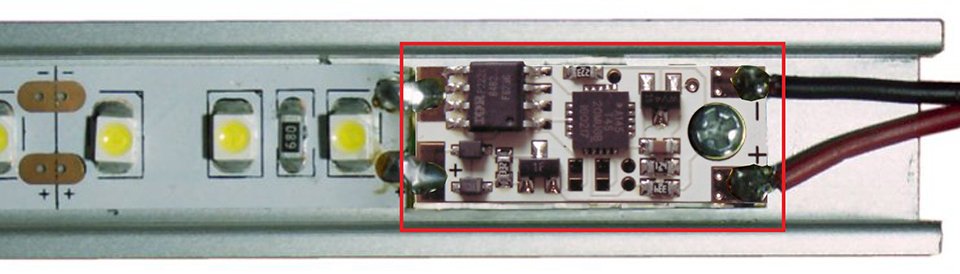

2. En respectant la polarité (±), soudez l’interrupteur au ruban LED et de l’autre côté (plus pres du trou pour la vis a bois) soudez les câbles d’alimentation.
Procédez a la soudure avec précaution afin que l’étain et le flux éventuel (colophane) ne débordent pas sur d’autres parties. En particulier, évitez tout contact avec l’entrée du capteur – autour du trou pour la vis a bois.
Utilisez des câbles d’alimentation aussi courts que possible avec une section aussi grande que possible. Des câbles trop fins et longs peuvent affecter négativement le fonctionnement de l’interrupteur.
3. Insérez le ruban LED avec capteur dans le profilé en aluminium, marquez l’emplacement du trou et percez un trou de diametre 2 mm.
Nous recommandons de visser d’abord la vis auto-taraudeuse fournie pr. 2,2 mm en dehors de l’interrupteur, puis apres avoir formé le filetage, de visser l’interrupteur.
Attention, serrez la vis uniquement légerement afin de ne pas endommager le circuit imprimé.

Utilisez exclusivement la vis en inox fournie ! En cas d’utilisation d’une vis galvanisée, une corrosion pourrait survenir entre la vis et le profilé en aluminium entraînant rapidement une défaillance de l’interrupteur.
Fonctionnement :
Le simple contact n’importe ou sur le profilé en aluminium active l’éclairage avec une montée progressive. Un deuxieme contact désactive l’éclairage. Il doit y avoir un délai d’environ 1 seconde entre les contacts sinon le contact ne sera pas enregistré.
En maintenant un contact long de plus de 3 secondes, l’intensité de l’éclairage commence a varier, et apres interruption du contact l’intensité choisie reste réglée.
Calibrage
L’interrupteur possede une calibration automatique intégrée. Les parametres réglés en usine s’optimisent lors des premieres mises en marche et arrets. Par conséquent, aucun calibrage manuel n’est nécessaire.
Caractéristiques techniques :
Le capteur ne peut pas etre utilisé avec une alimentation par sources a batteries. Ne peut pas non plus etre utilisé avec des alimentations a mise a la terre de la tension d'alimentation (certaines alimentations avec boîtier métallique mis a la terre du transformateur).
Pour ces cas, il est possible d’utiliser un interrupteur mécanique 231820.
Tension d’alimentation : 12V/24V
Courant max. : 10A (7,5 A a 24V)
Dimensions : 10x25 mm
Consommation : 0,1W/12V, 0,28W/24V

Déchets électriques - éliminer conformément aux lois en vigueur.
En soudant la pastille a l’entrée +, il est possible de désactiver la diode allumée sans affecter la fonction et également d’assurer un démarrage dans l’état avant extinction de l’alimentation (par ex. en cas de commutation par un interrupteur externe) – voir le mode d’emploi mis a jour.
Vis de rechange - 422141 Vis de rechange pour interrupteurs tactiles.
