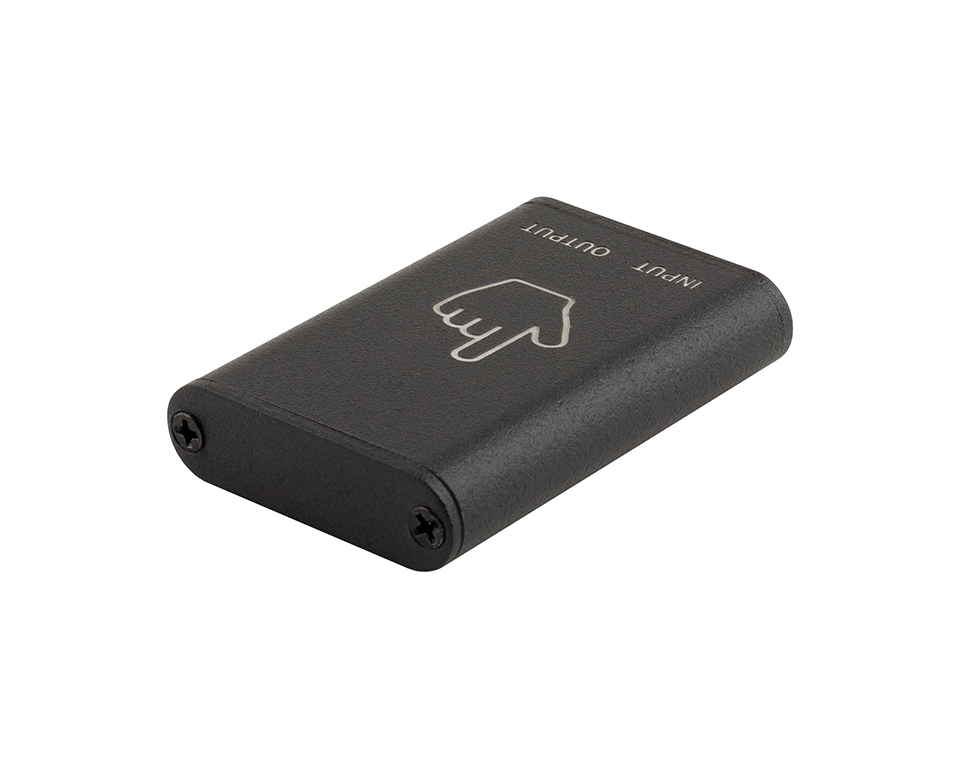

StrongLumio interrupteur/variateur 12-24V, 4A connecteurs Mini, noir

Interrupteur tactile / variateur.
Une touche active l’éclairage, une seconde touche l’éteint. Une pression longue permet de régler l’intensité lumineuse. L’intensité réglée reste mémorisée meme apres extinction. Voir les options de branchement et d’utilisation dans le mode d’emploi ci-dessous. En cas de coupure de courant, le niveau par défaut est réglé a 100%.
Tension 12 V / 24 V DC (courant continu)
Courant maximal commuté 4 A
Puissance maximale commutée : 48W (12 V), 96W (24 V)
Dimensions : 22 x 17 mm
Diametre du trou : 18 mm

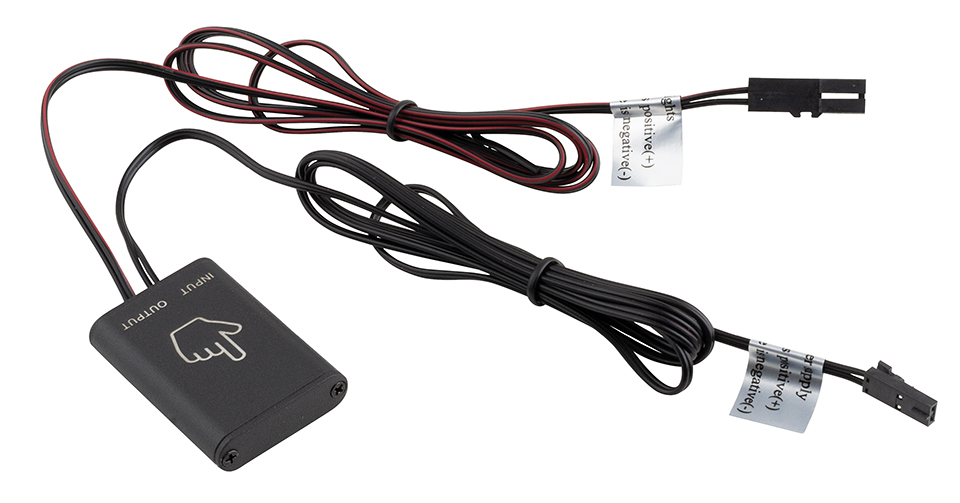

Type de connecteur : MINI. Longueur des câbles - 2 x 1m. Pour rallonger, utiliser le câble 285110 TM-câble de prolongation 1,8 m connecteur MINI. Installation
Coupez d’abord l’alimentation du transformateur. Insérez l’interrupteur dans un trou de diametre 18 mm. Connectez le câble marqué OUTPUT a la lumiere, ruban led, etc. Connectez le câble marqué INPUT au transformateur / a l’armoire de distribution du transformateur. Ne branchez le transformateur a l’alimentation qu’ensuite !
Attention, destiné uniquement a une tension de 12 V ou 24 V DC (courant continu). Il est recommandé d’utiliser des câbles aussi courts que possible en raison des pertes et d’un échauffement potentiel. Ne pas enrouler les câbles longs en pelote ou bobine, les laisser tendus librement. Pour le branchement d’un capteur/interrupteur avec un ruban led, il est nécessaire d’utiliser le câble de raccordement Mini - 285094 TM-câble de raccordement 1,8 m connecteur MINI. En cas de branchement de plusieurs rubans led ou spots (max. 6 pcs, câble avec connecteur Mini) sur un seul capteur/interrupteur, il faut utiliser l’armoire de distribution 356328 SAL-armoire de distribution LED 6x MINI - connecteur MINI 0,25 m. Pour connecter un capteur a un transformateur Strong, il faut utiliser le câble de connexion 342541 STR-câble de connexion prise circulaire (Jack)-MINI (femelle). Pour brancher 2 - 6 capteurs a un seul transformateur Strong, un armoire de distribution 285093 SAL-armoire de distribution LED 6x MINI connecteur - Jack 0,25 m est nécessaire.
