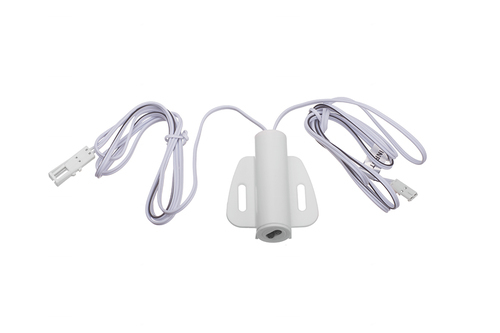

StrongLumio capteur porte plast, 12-24V, 4A connecteurs Mini, blanc

Interrupteur de porte.

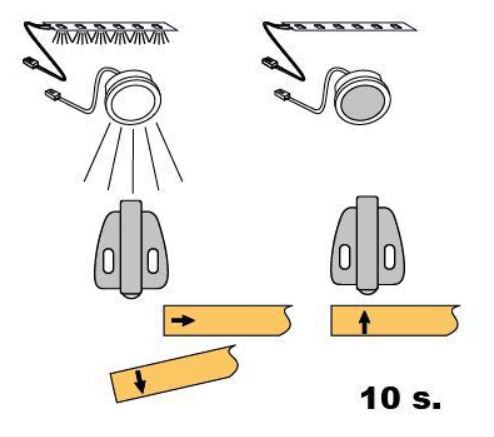

Il sert a commander l’éclairage lors de l’ouverture de la porte. En ouvrant la porte / en libérant l’espace devant l’interrupteur, l’éclairage s’allume ; en fermant / en couvrant, l’éclairage s’éteint. Possibilités de raccordement et d’utilisation voir mode d’emploi ci-dessous.
Tension : 12 V / 24 V DC - courant continu
Courant maximal : 4 A
Portée de détection : <10 cm Attention, les surfaces foncées réduisent considérablement la portée, pour augmenter la portée, il est possible de coller en face du capteur par exemple un couvercle blanc de 40 mm (code 283272)
Type de connecteur : MINI. Longueur des câbles - 2x 1m. Pour rallonger, vous pouvez utiliser 285110 TM-câble d’extension 1,8m connecteur MINI.
Installation
Coupez d’abord l’alimentation électrique du transformateur. Fixez l’interrupteur avec des vis a un endroit approprié, au plus pres du battant de la porte de façon a ce qu’a l’ouverture un espace libre d’au moins 10 cm se trouve devant le capteur. Reliez le câble marqué OUTPUT a la lumiere, ruban led, etc. Branchez le câble marqué INPUT au transformateur / a l’armoire de distribution du transformateur. Ce n’est qu’ensuite que vous branchez le transformateur a l’alimentation !
Attention, destiné uniquement pour une tension 12 V ou 24 V DC (courant continu). Nous recommandons d’utiliser des câbles aussi courts que possible en raison des pertes et d’un échauffement possible.
Le réglage du délai ou de l’intensité n’est pas possible. Pour le raccordement du capteur/interrupteur avec un seul ruban led, il est nécessaire d’utiliser le câble de raccordement Mini - 285094 TM-câble de raccordement 1,8 m connecteur MINI. Dans le cas du raccordement de plusieurs rubans leds ou spots (max. 6 pcs, câble avec connecteur Mini) sur un seul capteur/interrupteur, il faut utiliser l’armoire de distribution 356328 SAL-armoire de distribution LED 6x MINI - connecteur MINI 0,25m. Pour raccorder un seul capteur au transformateur Strong, il faut utiliser le câble de connexion 342541 STR-câble de connexion jack-MINI (femelle). Pour raccorder 2 a 6 capteurs sur un seul transformateur Strong, il faut utiliser l’armoire de distribution 285093 SAL-armoire de distribution LED 6x MINI connecteur - jack 0,25m.

Détail du produit sur la page du catalogue.
