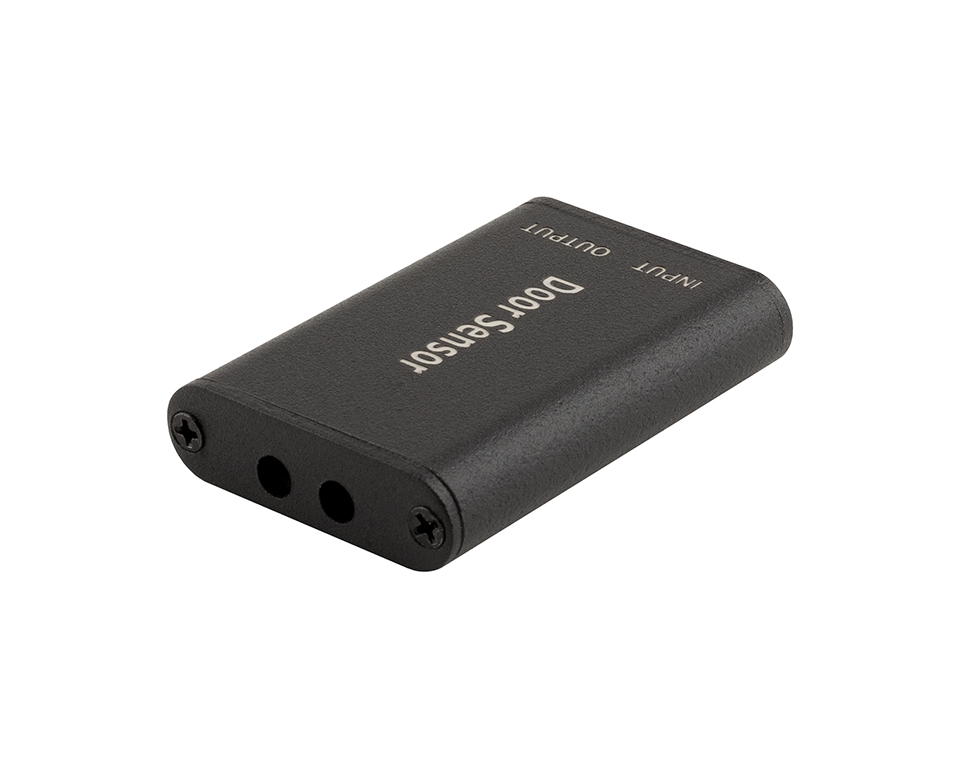

StrongLumio capteur porte alu, 12/24V 48/96W 4A connecteurs Mini, noir

Interrupteur de porte.
Il sert a contrôler l’éclairage lors de l’ouverture de la porte. A l’ouverture de la porte / libération de l’espace devant l’interrupteur, l’éclairage s’allume, a la fermeture / occultation, il s’éteint. Possibilités de connexion et d’utilisation voir notice de montage ci-dessous.
Tension et puissance : 12V (48W)/24V (96W) DC - courant continu
Courant maximum : 4 A
Portée de détection : <10 cm Attention, les surfaces sombres réduisent considérablement la portée, pour augmenter la portée il est possible de coller en face du capteur par exemple un couvercle blanc de 40 mm (code 283272)
Type de connecteur : MINI
Installation
Coupez d’abord l’alimentation électrique du transformateur. Collez l’interrupteur a un endroit approprié, le plus proche possible de l’ouvrant de la porte, de maniere a ce qu’en ouvrant la porte il ne touche pas les deux bosses et qu’il y ait un espace libre d’au moins 10 cm devant. Connectez le câble marqué OUTPUT a la lumiere, ruban led, etc. Connectez le câble marqué INPUT au transformateur / a l’armoire de distribution du transformateur. Ce n’est qu’ensuite qu’il faut brancher le transformateur a l’alimentation !
Attention, destiné uniquement aux tensions 12 V ou 24 V DC (courant continu). Nous recommandons d’utiliser des câbles les plus courts possible a cause des pertes et du risque de surchauffe.

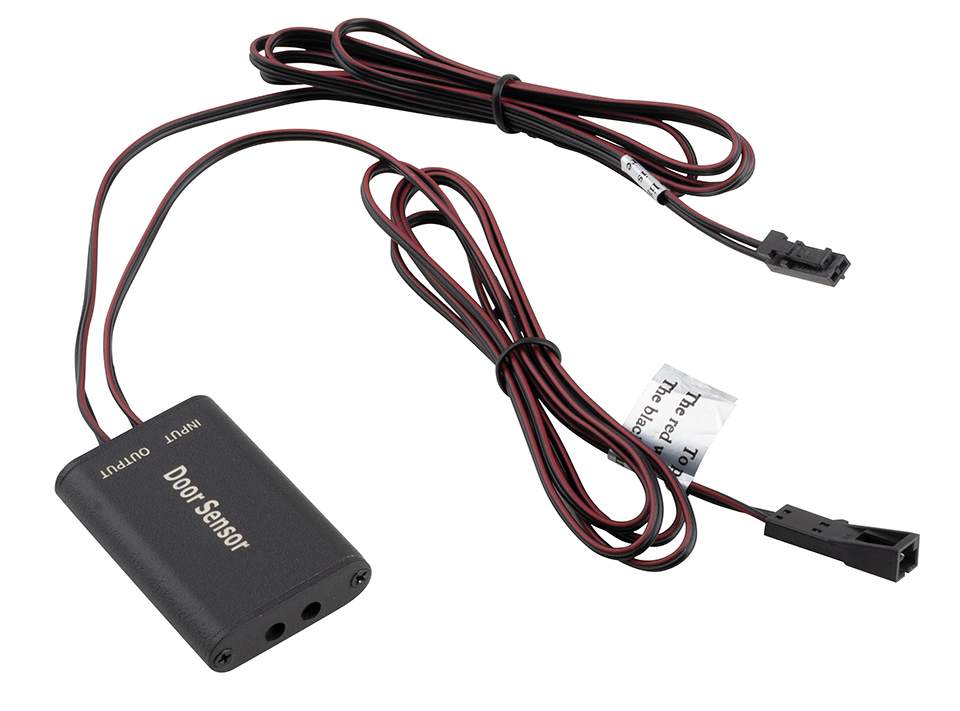

Le réglage du délai ou de l’intensité n’est pas possible. Longueur des câbles - 2x 1m. Pour rallonger, il est possible d’utiliser 285110 TM-câble de rallonge 1,8m connecteur MINI. Pour la connexion d’un capteur/interrupteur avec un seul ruban led, il est nécessaire d’utiliser un câble de raccordement Mini - 285094 TM-câble de raccordement 1,8 m connecteur MINI. En cas de raccordement de plusieurs rubans led ou spots (max. 6 pcs, câble avec connecteur Mini) sur un seul capteur/interrupteur, il est nécessaire d’utiliser l’armoire de distribution 356328 SAL-armoire de distribution LED 6x MINI - connecteur MINI 0,25m. Pour le raccordement d’un capteur a un transformateur Strong, il est nécessaire d’utiliser un câble de connexion 342541 STR-câble de connexion prise ronde(Jack)-MINI (fem). Pour le raccordement de 2 a 6 capteurs a un seul transformateur Strong, il faut utiliser l’armoire de distribution 285093 SAL-armoire de distribution LED 6x MINI connecteur - Jack 0,25m.

Détail du produit sur la page du catalogue.
