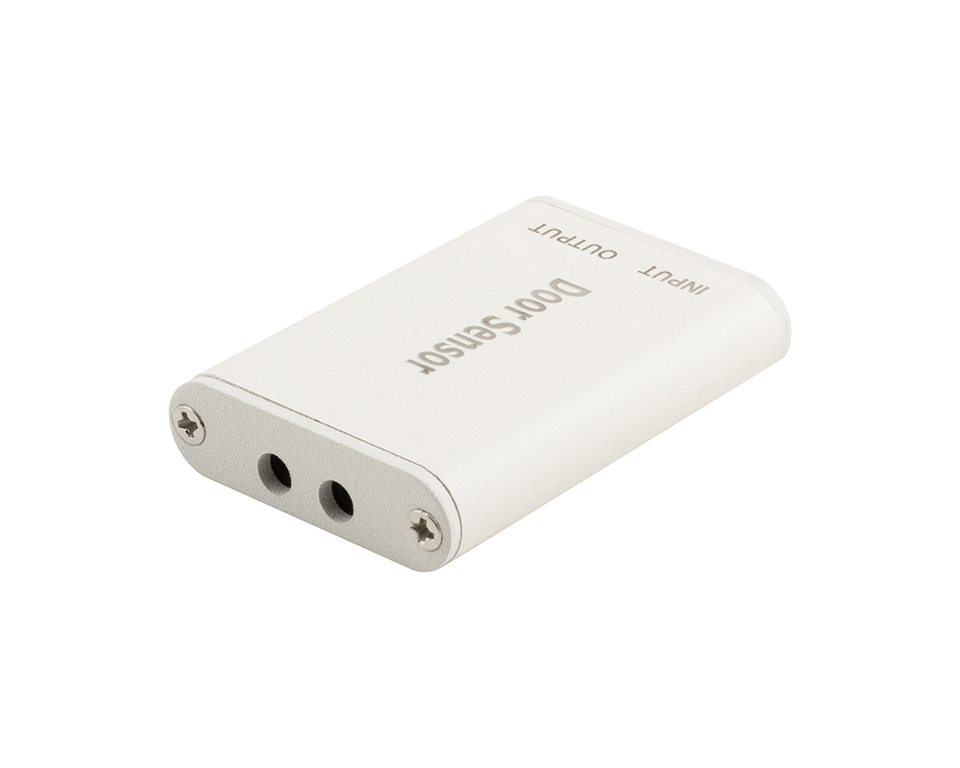

StrongLumio capteur porte alu, 12/24V 48/96W 4A connecteurs Mini, blanc

Interrupteur de porte.
Permet de contrôler l’éclairage a l’ouverture de la porte. L’ouverture de la porte / la libération de l’espace devant l’interrupteur provoque l’allumage de l’éclairage, la fermeture / le recouvrement provoque son extinction. Possibilités de connexion et d’utilisation voir notice de montage ci-dessous.
Tension et puissance : 12V (48W)/24V (96W) DC - courant continu
Courant maximal : 4 A
Portée de détection : <10 cm Attention, les surfaces sombres réduisent fortement la portée, pour augmenter la portée il est possible de coller en face du capteur par exemple un couvercle blanc de 40 mm (code 283272)
Type de connecteur : MINI
Installation
Coupez d’abord l’alimentation électrique vers le transformateur. Collez l’interrupteur a un endroit approprié, le plus proche possible du vantail de la porte, de maniere a ne pas toucher les deux bosses apres ouverture et laisser un espace libre devant d’au moins 10 cm. Reliez le câble marqué OUTPUT a l’éclairage, ruban led, etc. Connectez le câble marqué INPUT au transformateur / a l’armoire de distribution du transformateur. Ce n’est qu’apres cela que vous raccordez le transformateur a l’alimentation !
Attention, destiné uniquement aux tensions de 12 V ou 24 V DC (courant continu). Nous recommandons d’utiliser des câbles aussi courts que possible afin de limiter les pertes et le risque de chauffe.

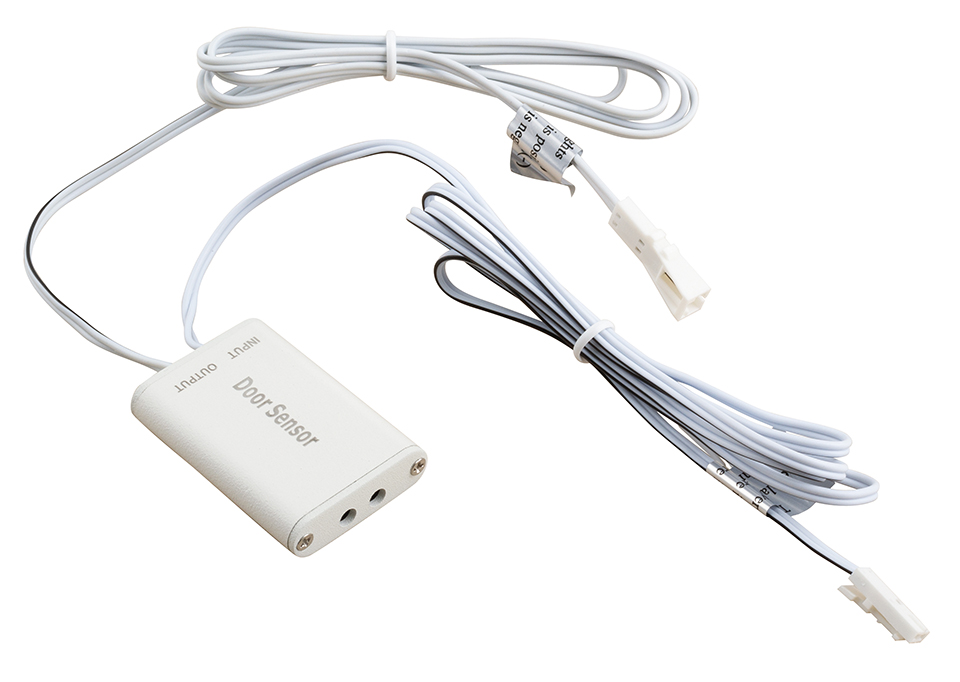

Le réglage du retard ou de l’intensité n’est pas possible. Longueur des câbles - 2x 1m. Pour prolonger, il est possible d’utiliser 285110 TM-câble d’extension 1,8m connecteur MINI. Pour le raccordement du capteur/interrupteur avec un seul ruban led, il faut utiliser le câble de raccordement Mini - 285094 TM-câble de raccordement 1,8 m connecteur MINI. En cas de connexion de plusieurs rubans led ou spots (max. 6 pcs, câble avec connecteur Mini) sur un seul capteur/interrupteur, il faut utiliser l’armoire de distribution 356328 SAL-armoire de distribution LED 6x MINI - connecteur MINI 0,25m. Pour connecter un seul capteur au transformateur Strong, il faut utiliser le câble de connexion 342541 STR-prop.câble connecteur rond(Jack)-MINI (femelle). Pour connecter 2 a 6 capteurs a un seul transformateur Strong, il faut utiliser l’armoire 285093 SAL-armoire de distribution LED 6x MINI connecteur - Jack 0,25m.
