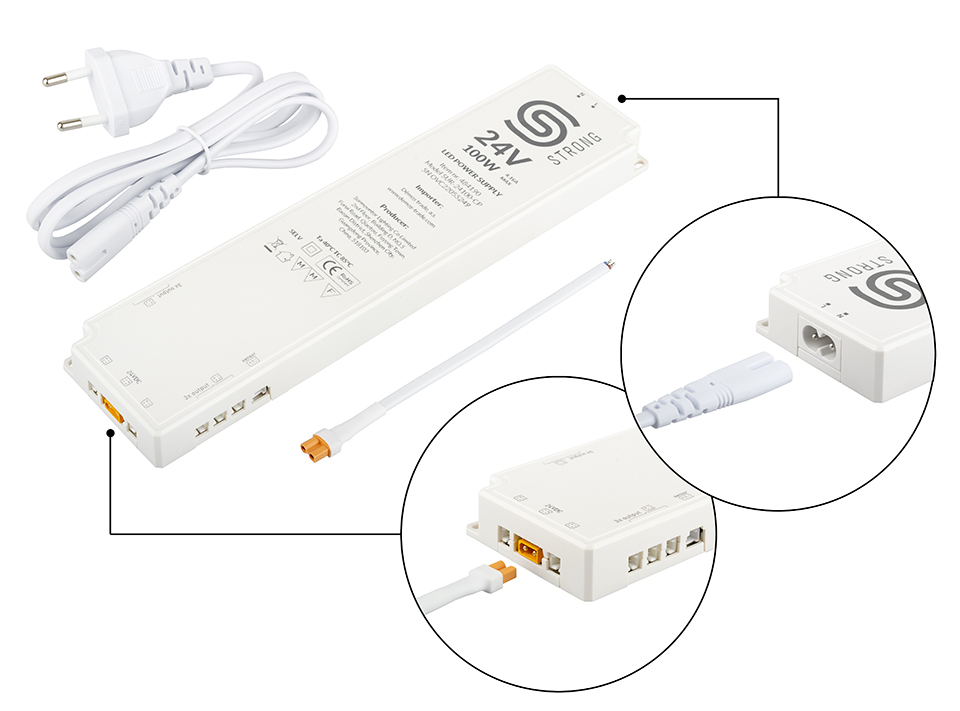

StrongLumio alimentation électrique 24V - 100W (8x mini connecteur + 1x 3PIN con

Les alimentations StrongLumio avec répartiteur intégré et prise 3PIN pour la connexion de capteur/interrupteur ont pour objectif de simplifier le montage de l’éclairage dans le mobilier, de réduire le temps d’installation et ainsi de rendre globalement plus agréable le travail avec les lumieres de la marque StrongLumio.

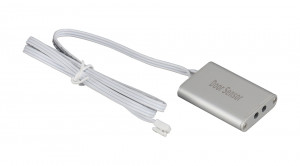

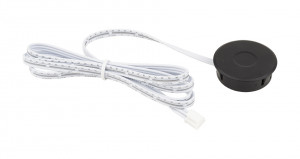

Les interrupteurs/variateurs 3PIN, voir Gamme associée, se connectent directement dans la prise spéciale 3PIN située sur le corps du transformateur et permettent d’allumer/éteindre ou d’atténuer simultanément toutes les bandes LED/spotlights équipés de connecteur Mini. Cela rend l'installation de l’éclairage tres simple. Il suffit de brancher les bandes LED équipées d’un câble de raccordement (285094 StrongLumio câble de raccordement 1,8m connecteur Mini) ou les spots sur les connecteurs Mini (de 4 a 8 selon la puissance du transformateur ; la capacité peut etre étendue avec 356328 StrongLumio armoire de distribution LED 6x Mini connecteur Mini 0,25m). Connectez un des interrupteurs/capteurs proposés a la prise 3PIN portant la mention SENSOR.

La puissance de l’alimentation électrique doit etre supérieure a la puissance consommée par les lumieres, la réserve recommandée par rapport a la consommation de la source LED est de 20 %, pour un éclairage permanent (min. 8h/jour) il est conseillé d’augmenter la réserve jusqu’a 30 %.
Exemple de calcul de l’alimentation adaptée (bande LED de 12W/m – longueur 3 metres) :
3 × 12 W = 36 W (consommation de la bande LED)
36 × 1,2 = 43,2 W (puissance minimale de l’alimentation)
36 × 1,3 = 46,8 W (puissance minimale de l’alimentation pour un usage prolongé). En général, plus la réserve est importante, plus la durée de vie de l’alimentation (transformateur) est longue.

Pour alimenter une bande LED de 3 m avec une puissance de 12 W/m, il est donc nécessaire d’utiliser une alimentation avec une puissance de sortie d’au moins 43,2 W (46,8 W).
L’alimentation doit etre située a au moins 0,5 m d’autres appareils électriques. Placez-la de maniere a assurer une ventilation suffisante et une bonne dissipation de la chaleur.

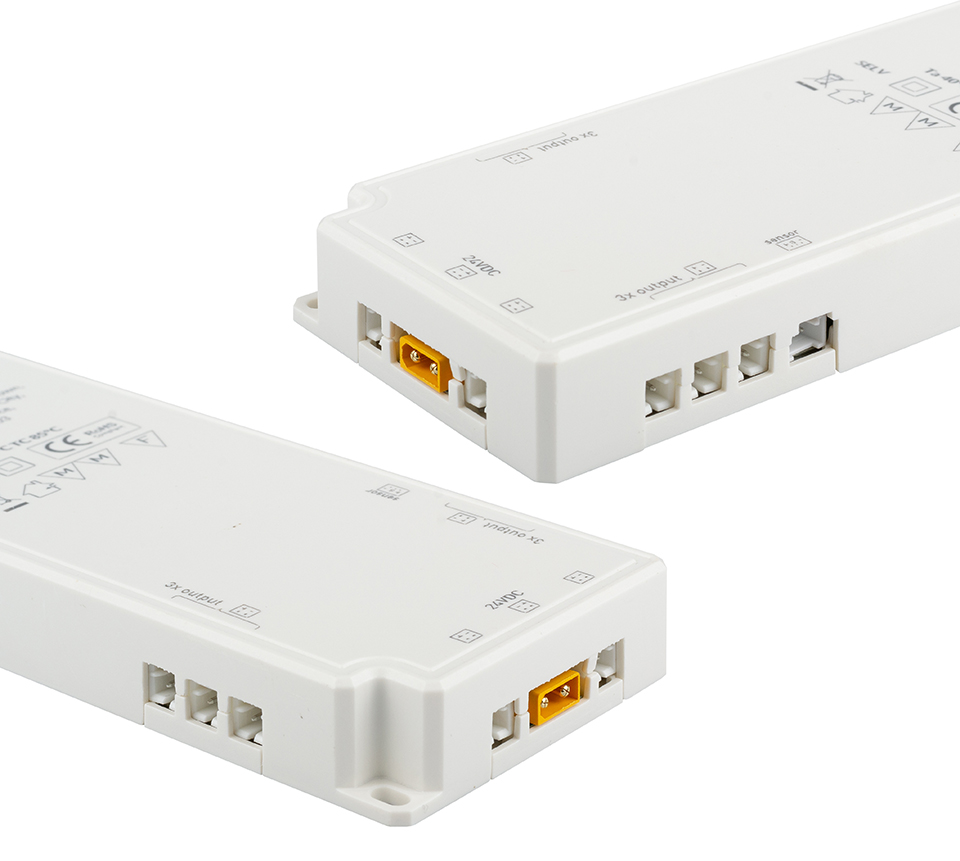

Tension de sortie - 24V. Puissance max. - 100W. Courant de sortie max. - 4,16A. Nombre de sorties Mini - 8. Prise XT 30 - oui. Dimensions en mm - 265 x 65 x 19. Attention - une bande LED connectée a la prise XT 30 ne peut pas etre contrôlée a l’aide d’un interrupteur/capteur 3PIN.Attention - une bande LED connectée a la prise XT 30 ne peut pas etre contrôlée a l’aide d’un interrupteur/capteur 3PIN.
