StrongLine Linio quincaillerie pour portes coulissantes 3 vantaux avec amortisse

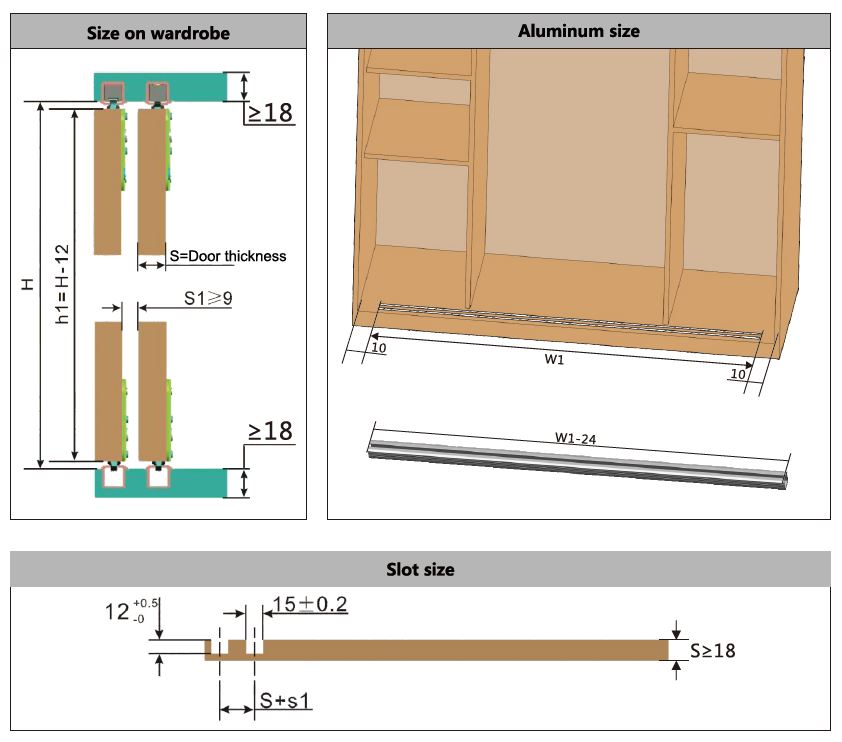

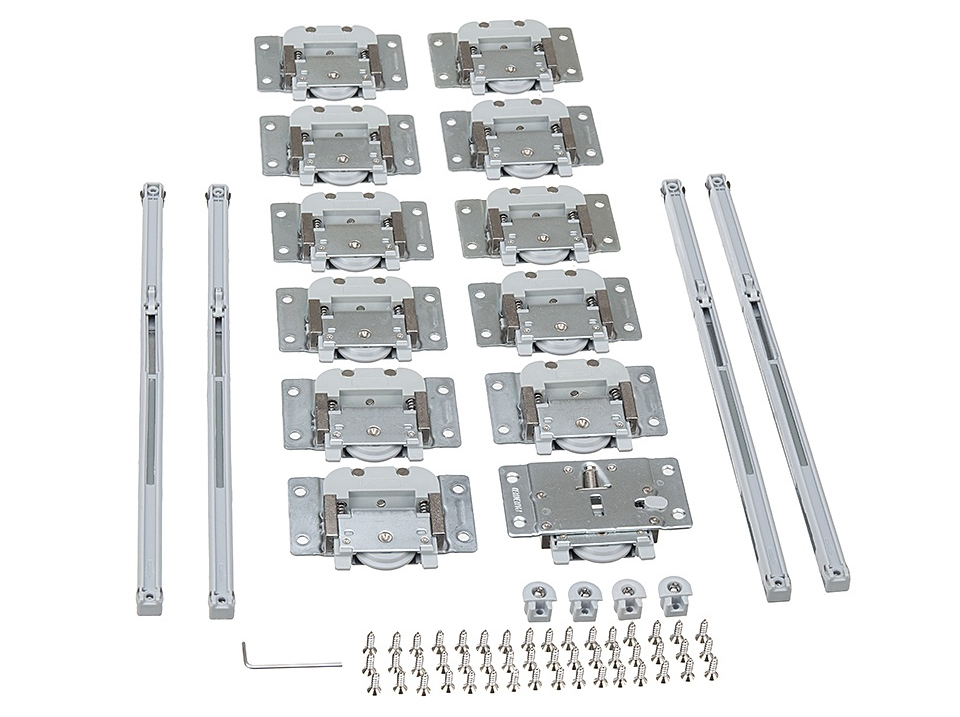

Ensemble de ferrures pour porte coulissante d’armoire, capacité de charge 40 kg/porte, ensemble pour deux portes. Guidages disponibles en longueurs de 1,5 m, 2 m et 3 m, voir la gamme associée ci-dessous. Largeur minimale recommandée de l’ouvrant - 500 mm en respectant le ratio 3:1 (hauteur:largeur). L’ensemble comprend : 4x amortisseur, 12x chariot, 4x butée inférieure, 48x vis a bois, 1x clé Allen. Avis de montage :

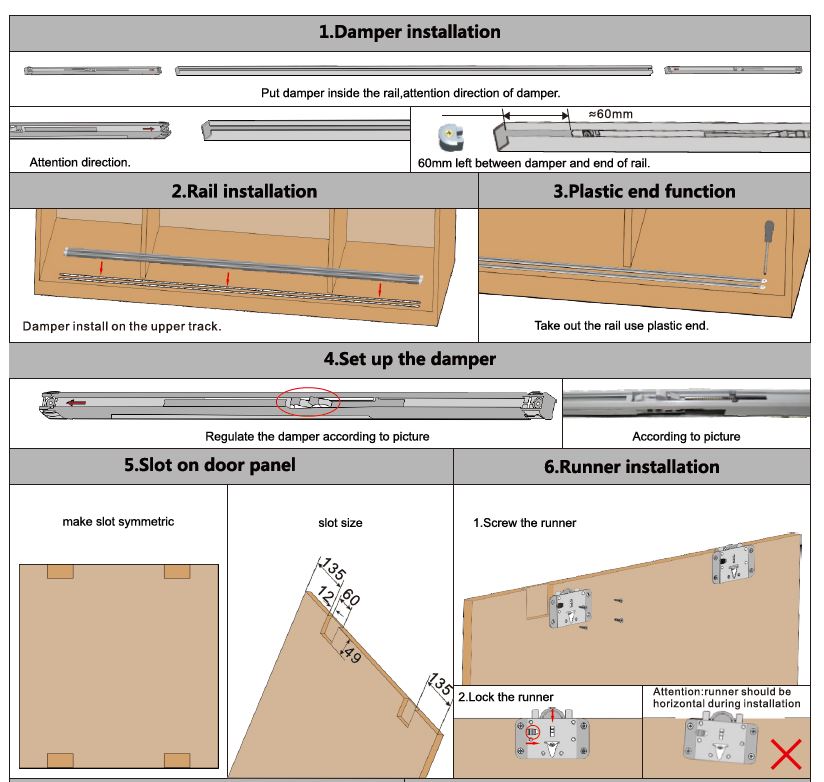

1. avant d’insérer le rail dans le corps, insérez les amortisseurs et embouts dans le rail. Attention a la bonne orientation de l’amortisseur – les fleches doivent pointer vers le centre du corps.
2. Tirez les amortisseurs en position de travail (selon la fleche – vers le centre du corps).
3. Avant d’installer l’ouvrant, poussez les chariots supérieurs en position d’installation et fixez-les avec la sécurité.

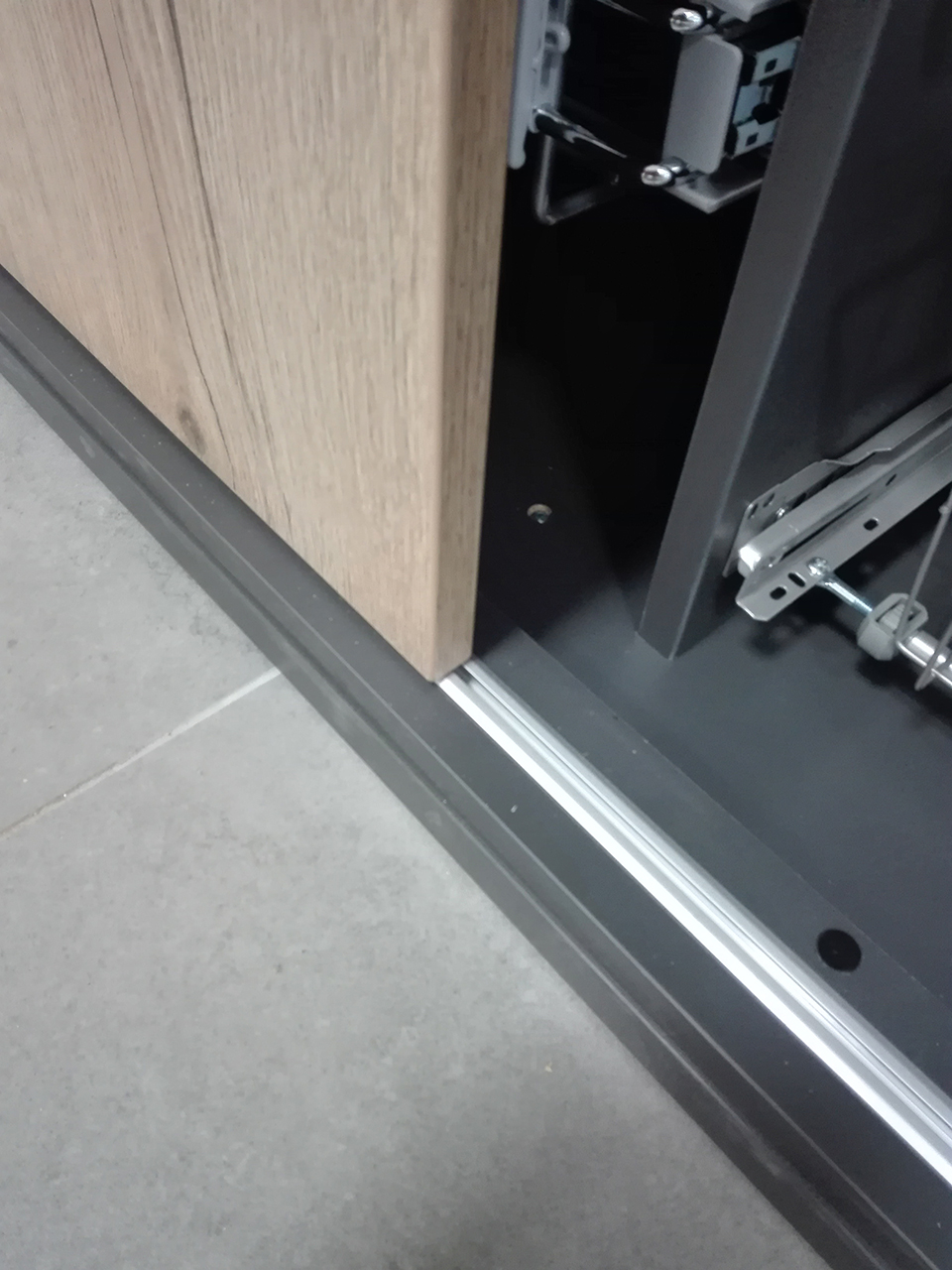

4. Placez l’ouvrant dans le rail inférieur, puis dirigez le chariot supérieur dans le rail supérieur et relâchez la sécurité.

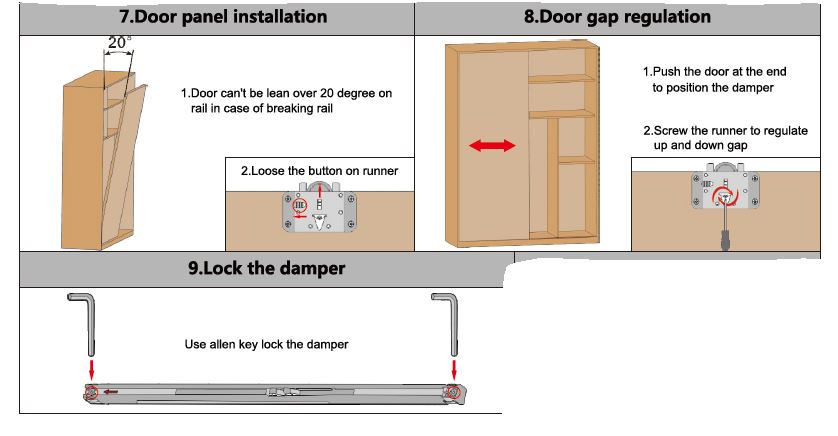

5. Attention – le décalage de l’ouvrant lors de l’installation ne doit pas dépasser 20°, sinon cela risque d’endommager le guidage et éventuellement le corps !

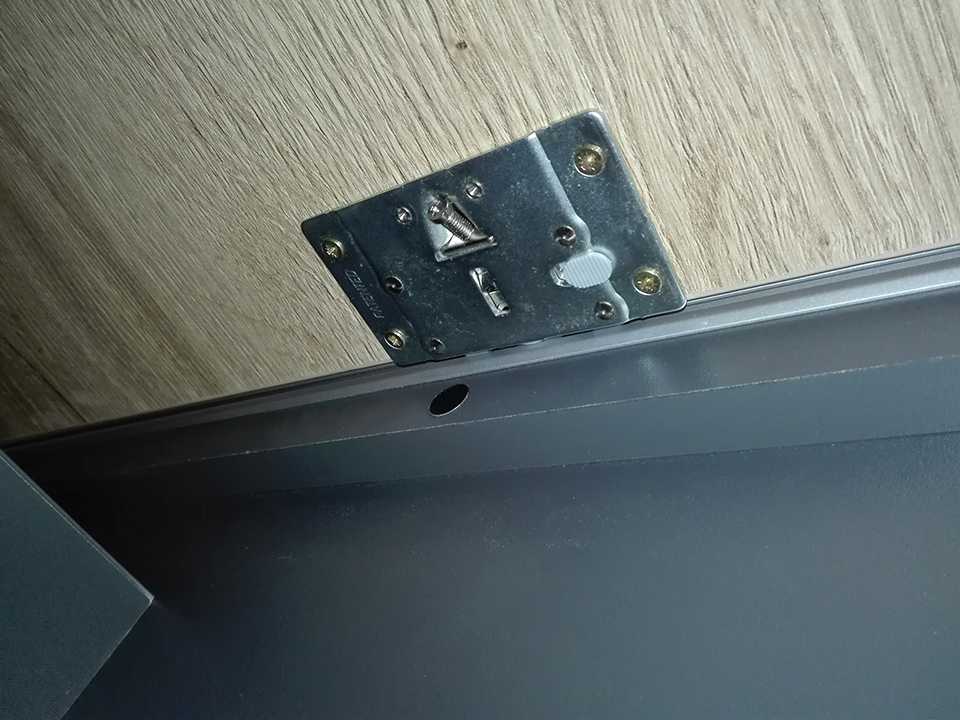

6. Ajustez la position de l’ouvrant, puis verrouillez en serrant le chariot supérieur pour empecher l’accroche.
7. Réglez et fixez la position de l’amortissement de maniere a ce que la porte ferme correctement contre la paroi du corps.
