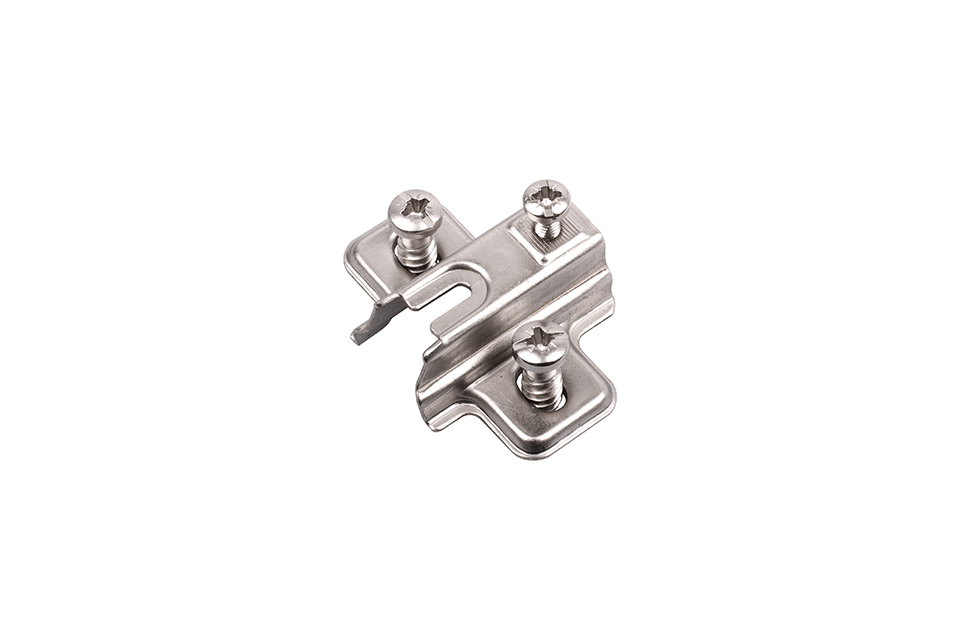

StrongHinges S3 rondelle de montage H4, pour charniere S3 slide-on, vis euro

Rondelle de montage pour charnieres slide-on StrongHinges S3. Hauteur de la rondelle et mode de fixation au corps selon le nom de la gamme.

La hauteur nécessaire de la rondelle de montage dépend du perçage de la coupelle de la charniere, de l'épaisseur du côté du corps et du type de recouvrement de la porte (porte recouvrante/demi-recouvrante) ou de la taille de l'espace entre la porte et le côté du corps (porte en affleurement).
Apres avoir déterminé la hauteur calculée de la rondelle de montage pour la situation spécifique, il faut alors choisir la rondelle de montage (H0/H2/H4) la plus proche de la hauteur calculée et ajuster le reste du recouvrement par le réglage sur le bras de la charniere.

Pour les côtés du corps les plus couramment utilisés d'épaisseur 18mm et perçage de la coupelle a 6mm du bord de la porte, la hauteur de la rondelle est H0:
- calcul pour charnieres recouvrantes => H = K-D+10 = 6-17+10 = -1mm
- calcul pour charnieres demi-recouvrantes => H = K-D+1 = 6-7,5+1 = -0,5mm
- calcul pour charnieres en affleurement => H = A-6+K-2 = 1,5-6+6-2 = -0,5mm

Légende pour le calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage du bord de la coupelle au bord de la porte (considéré 6mm)
D = recouvrement de la porte (considéré 17mm pour recouvrante et 7,5mm pour demi-recouvrante)
A = espace entre le corps et la porte en affleurement (considéré 1,5mm)
Calculé avec une épaisseur de côté de corps de 18mm.
