StrongHinges S3 rondelle de montage H4, pour charniere S3 slide-on, vis a bois

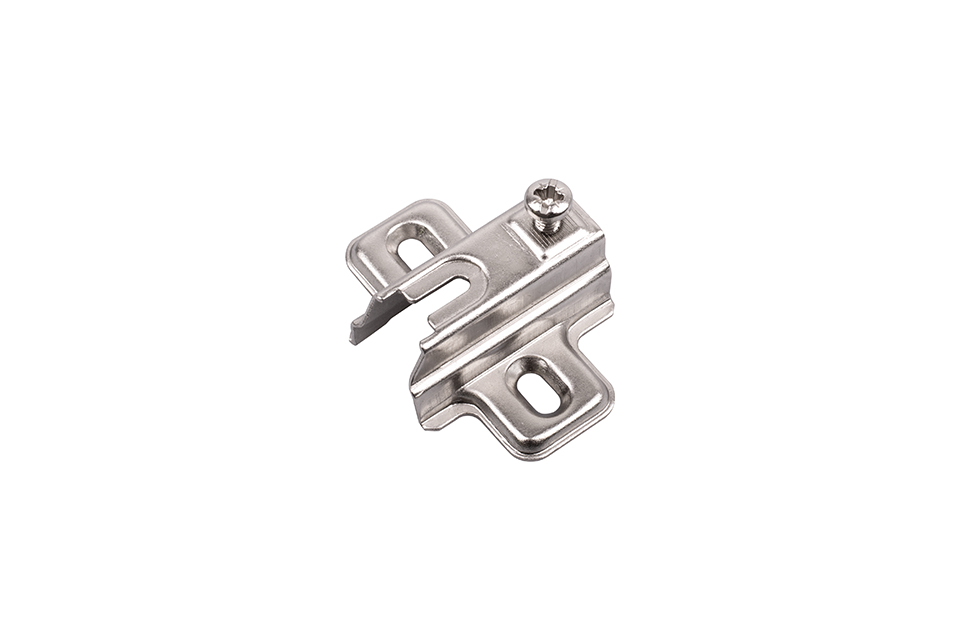

Rondelle de montage pour charnieres slide-on StrongHinges S3. Hauteur de la rondelle et mode de fixation sur le côté du corps voir nom de la gamme.

La hauteur nécessaire de la rondelle de montage dépend du perçage du cache-charniere, de l’épaisseur du côté du corps et du type d’incrustation de la porte (porte semi-incrustée ou porte recouvrante) ou de la taille du jeu entre la porte et le côté du corps (porte affleurante).
Apres avoir déterminé la hauteur calculée de la rondelle de montage pour une situation donnée, il faut choisir la rondelle de montage (H0/H2/H4) la plus proche de la hauteur calculée et ajuster le reste de l’incrustation en réglant la patte de la charniere.

Pour les côtés de corps les plus courants de 18 mm d’épaisseur et perçage du cache-charniere a 6 mm du bord de la porte, la hauteur de la rondelle est H0:
- calcul pour charnieres recouvrantes => H = K-D+10 = 6-17+10 = -1mm
- calcul pour charnieres semi-incrustées => H = K-D+1 = 6-7,5+1 = -0,5mm
- calcul pour charnieres affleurantes => H = A-6+K-2 = 1,5-6+6-2 = -0,5mm

Légende pour le calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage du cache-charniere au bord de la porte (pris a 6 mm)
D = incrustation de la porte (pris a 17 mm pour recouvrante et 7,5 mm pour semi-incrustée)
A = jeu entre le corps et la porte affleurante (pris a 1,5 mm)
Calcul basé sur une épaisseur de côté de corps de 18 mm.
