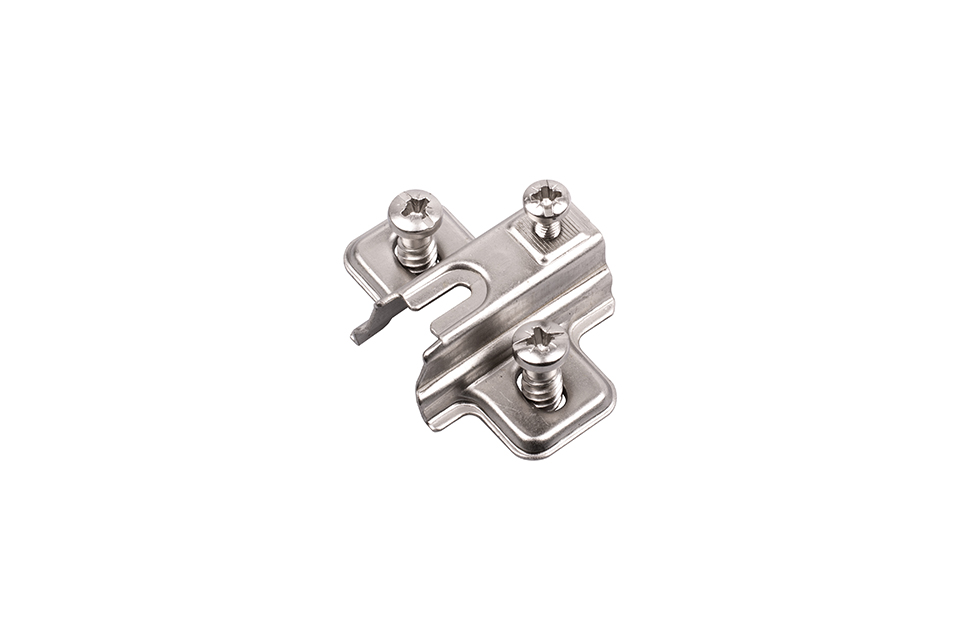

StrongHinges S3 rondelle de montage H2, pour charniere S3 slide-on, vis euro

Rondelle de montage pour charnieres slide-on StrongHinges S3. La hauteur de la rondelle et la méthode de fixation dans le corps sont indiquées dans le nom de l'assortiment.

La hauteur nécessaire de la rondelle de montage dépend du perçage de la coupe de la charniere, de l'épaisseur du côté du corps et du montage prévu de la porte (porte en applique/demi-applique) ou de la taille de l'écart entre la porte et le côté du corps (porte en feuillure).
Apres avoir déterminé la hauteur calculée de la rondelle de montage pour la situation spécifique, il est nécessaire de choisir la rondelle de montage (H0/H2/H4) la plus proche de la hauteur calculée et d'ajuster le reste du montage avec le réglage sur le bras de la charniere.

Pour les côtés de corps les plus utilisés de 18 mm d'épaisseur et un perçage de la coupe de charniere a 6 mm du bord de la porte, la hauteur de la rondelle correspond a H0:
- calcul pour charnieres en applique => H = K-D+10 = 6-17+10 = -1 mm
- calcul pour charnieres en demi-applique => H = K-D+1 = 6-7,5+1 = -0,5 mm
- calcul pour charnieres en feuillure => H = A-6+K-2 = 1,5-6+6-2 = -0,5 mm

Légende pour le calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage du bord de la coupe au bord de la porte (considéré 6 mm)
D = montage de la porte (considéré 17 mm pour les portes en applique et 7,5 mm pour les portes en demi-applique)
A = écart entre le corps et la porte en feuillure (considéré 1,5 mm)
Calcul basé sur une épaisseur du côté du corps de 18 mm.
