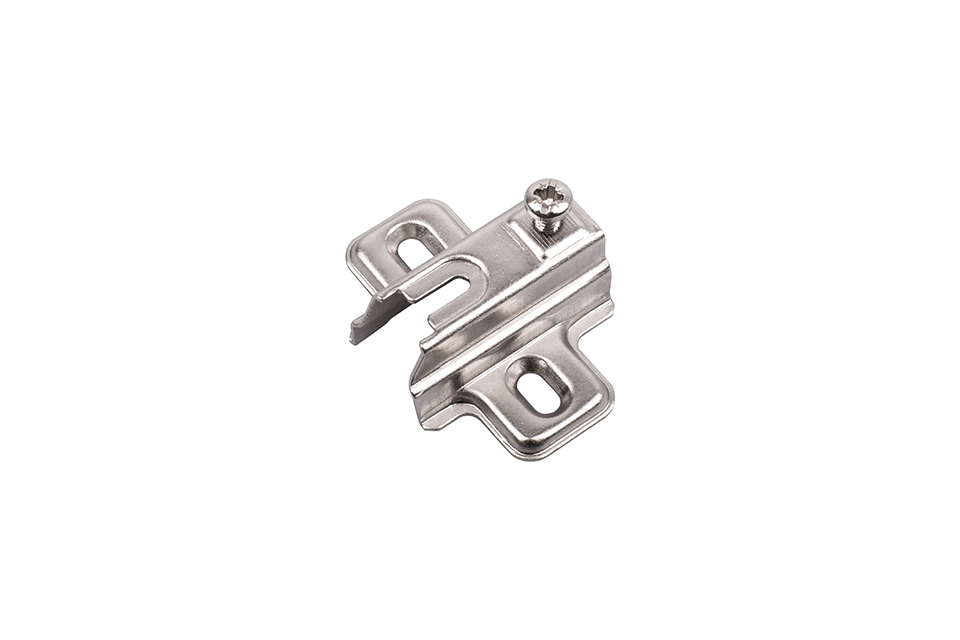

StrongHinges S3 rondelle de montage H2, pour charniere S3 slide-on, vis a bois

Code d'assortiment 350873

Les images sont uniquement à titre d'illustration et peuvent ne pas correspondre à la réalité. Les paramètres de la réalisation réelle sont inclus dans le titre et la description du produit.

Prix de base pour pcs: 0,12 EUR 0,14 EUR TTC

En stock

Disponible uniquement dans les entrepôts centraux (quincaillerie et chants à Ostrava, matériaux plats à Prague, Velká Bystřice et Hradec Králové). Livraison dans les entrepôts locaux sous 2 à 10 jours. Vous trouverez la quantité exacte sur Démos24Plus.
Acheter

Marque: Strong
Code de groupe: 1010010105
Unité (MJ): pcs

Extensibilité: 1 pcs
Emballage: 250 pcs

Lien vers le produit dans le catalogue

Description et paramètres Assortiment connexe (accessoires) (2) Alternatives (1)

Description et paramètres

Rondelle de montage pour charnieres slide-on StrongHinges S3. Hauteur de la rondelle et mode de fixation dans le corps selon le nom de la gamme.

La hauteur nécessaire de la rondelle de montage dépend du perçage du logement de la charniere, de l’épaisseur du côté du corps et du type de recouvrement de la porte (porte demi-recouvrante/recouvrante) ou de la taille de l’espace entre la porte et le côté du corps (porte affleurante).
Apres avoir déterminé la hauteur calculée de la rondelle de montage pour la situation spécifique, il est nécessaire de choisir la rondelle (H0/H2/H4) la plus proche de la hauteur calculée et de régler le reste du recouvrement a l’aide du bras de la charniere.

Pour les côtés de corps les plus courants de 18mm d’épaisseur et un perçage du logement a 6mm du bord de la porte, la hauteur de la rondelle correspond a H0 :
- calcul pour charnieres recouvrantes => H = K-D+10 = 6-17+10 = -1mm
- calcul pour charnieres demi-recouvrantes => H = K-D+1 = 6-7,5+1 = -0,5mm
- calcul pour charnieres affleurantes => H = A-6+K-2 = 1,5-6+6-2 = -0,5mm

Légende pour le calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage du logement au bord de la porte (considéré a 6mm)
D = recouvrement de la porte (considéré a 17mm pour recouvrantes et 7,5mm pour demi-recouvrantes)
A = espace entre le corps et la porte affleurante (considéré a 1,5mm)
Calculé avec une épaisseur du côté du corps de 18mm.
