StrongHinges S3 rondelle de montage H0, pour charniere S3 slide-on, vis euro
- Prix de base pour pcs
- 0,18 EUR 0,22 EUR TTC
-
En stock
Disponible uniquement dans les entrepôts centraux (quincaillerie et chants à Ostrava, matériaux plats à Prague, Velká Bystřice et Hradec Králové). Livraison dans les entrepôts locaux sous 2 à 10 jours. Vous trouverez la quantité exacte sur Démos24Plus. - Acheter
- Marque
- Strong
- Code de groupe
- 1010010105
- Unité (MJ)
- pcs
- Extensibilité
- 1 pcs
- Emballage
- 250 pcs

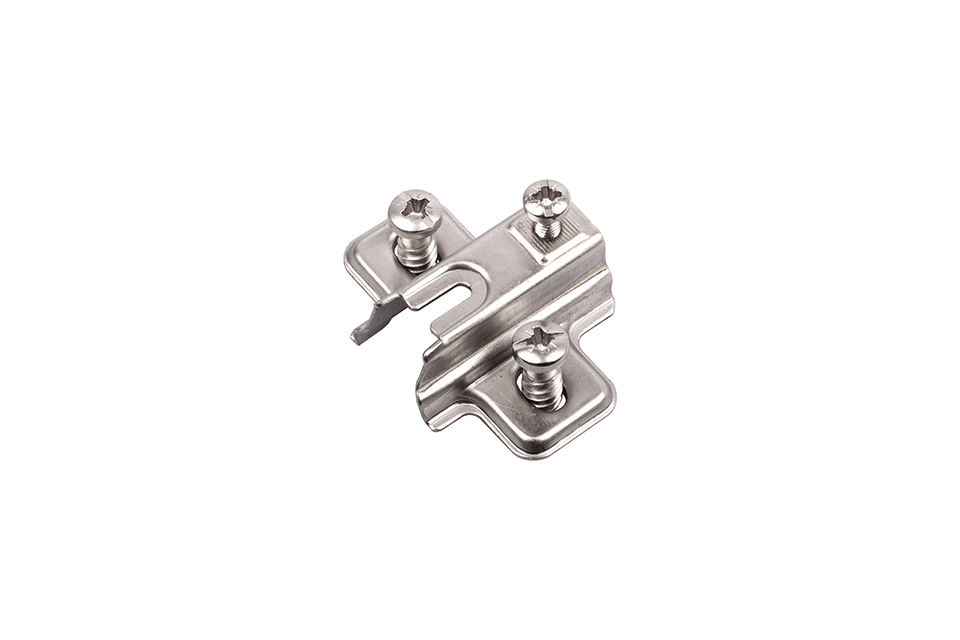

Rondelle de montage pour charnieres slide-on StrongHinges S3. Hauteur de la rondelle et méthode de fixation dans le caisson selon le nom de l'assortiment.
La hauteur nécessaire de la rondelle de montage dépend du perçage de la cupule de la charniere, de l’épaisseur du côté du caisson et du type de recouvrement de la porte (porte recouvrante/demi-recouvrante) ou de la taille du jeu entre la porte et le côté du caisson (porte affleurante).
Apres avoir déterminé la hauteur calculée de la rondelle de montage pour une situation spécifique, il faut choisir la rondelle de montage (H0/H2/H4) la plus proche de la hauteur calculée et ajuster le reste du recouvrement par le réglage sur le bras de la charniere.
Pour les côtés de caisson les plus courants d’épaisseur 18 mm avec un perçage de cupule de charniere a 6 mm du bord de la porte, la hauteur de la rondelle est H0:
- calcul pour charnieres recouvrantes => H = K-D+10 = 6-17+10 = -1 mm
- calcul pour charnieres demi-recouvrantes => H = K-D+1 = 6-7,5+1 = -0,5 mm
- calcul pour charnieres affleurantes => H = A-6+K-2 = 1,5-6+6-2 = -0,5 mm
Légende pour le calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage de la cupule au bord de la porte (considérée 6 mm)
D = recouvrement de la porte (considéré 17 mm pour recouvrantes et 7,5 mm pour demi-recouvrantes)
A = jeu entre le caisson et les portes affleurantes (considéré 1,5 mm)
Calculé avec une épaisseur de côté de caisson de 18 mm.
