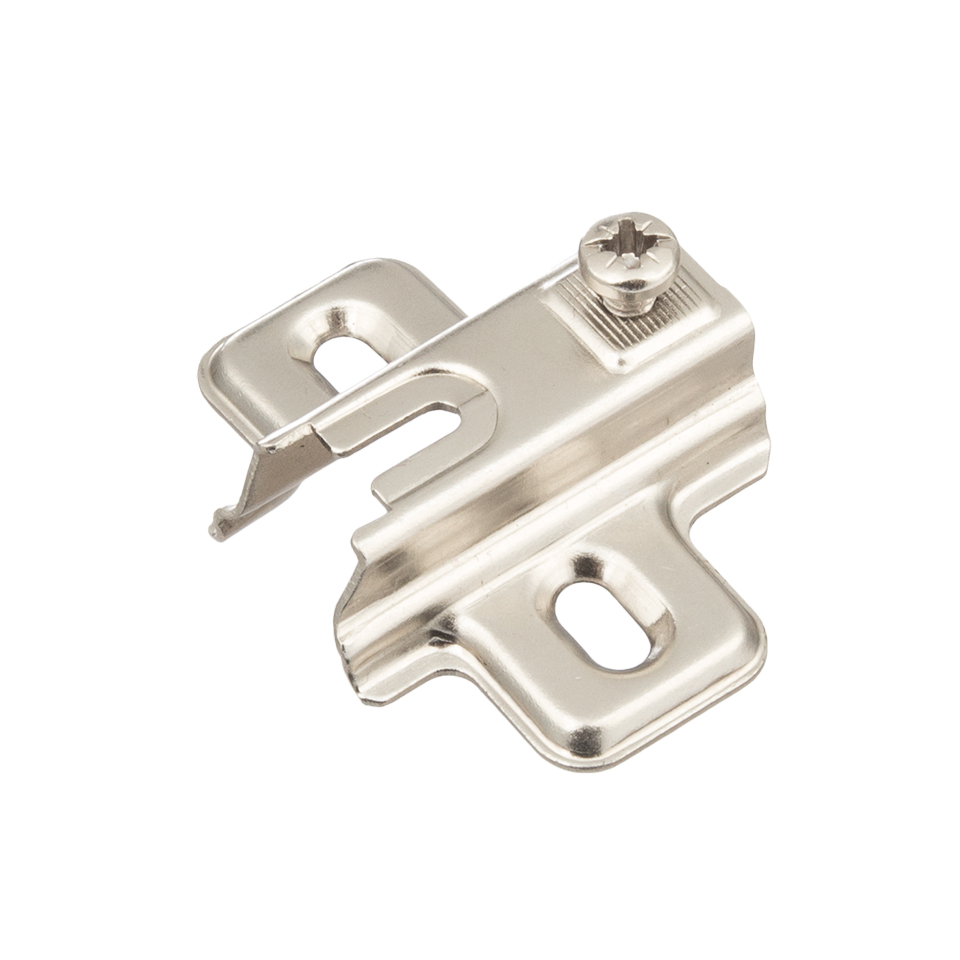

StrongHinges S3 rondelle de montage H0 pour charniere S3 slide-on vis a bois

Rondelle de montage pour charnieres slide-on StrongHinges S3. Hauteur de la rondelle et mode de fixation dans le corps selon le nom de la gamme.

La hauteur nécessaire de la rondelle de montage dépend du perçage de la coupelle de la charniere, de l'épaisseur du côté du corps et du type d'implantation de la porte (porte en applique/semi-applique) ou de la taille du jeu entre la porte et le côté du corps (porte affleurante).
Apres avoir déterminé la hauteur calculée de la rondelle de montage pour la situation spécifique, il est nécessaire de choisir une rondelle de montage (H0/H2/H4) la plus proche possible de la hauteur calculée et de régler le reste du positionnement a l'aide du bras de la charniere.

Pour les côtés de corps les plus courants de 18mm d'épaisseur et un perçage de coupelle situé a 6mm du bord de la porte, la hauteur H0 de la rondelle est obtenue :
- calcul pour charnieres appliquées => H = K-D+10 = 6-17+10 = -1mm
- calcul pour charnieres semi-appliquées => H = K-D+1 = 6-7,5+1 = -0,5mm
- calcul pour charnieres affleurantes => H = A-6+K-2 = 1,5-6+6-2 = -0,5mm

Légende du calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage du bord de la coupelle a la bordure de la porte (pris a 6mm)
D = implantation de la porte (pris a 17mm pour les portes appliquées et 7,5mm pour les semi-appliquées)
A = jeu entre le corps et les portes affleurantes (pris a 1,5mm)
Calcul basé sur une épaisseur de côté de corps de 18mm.
