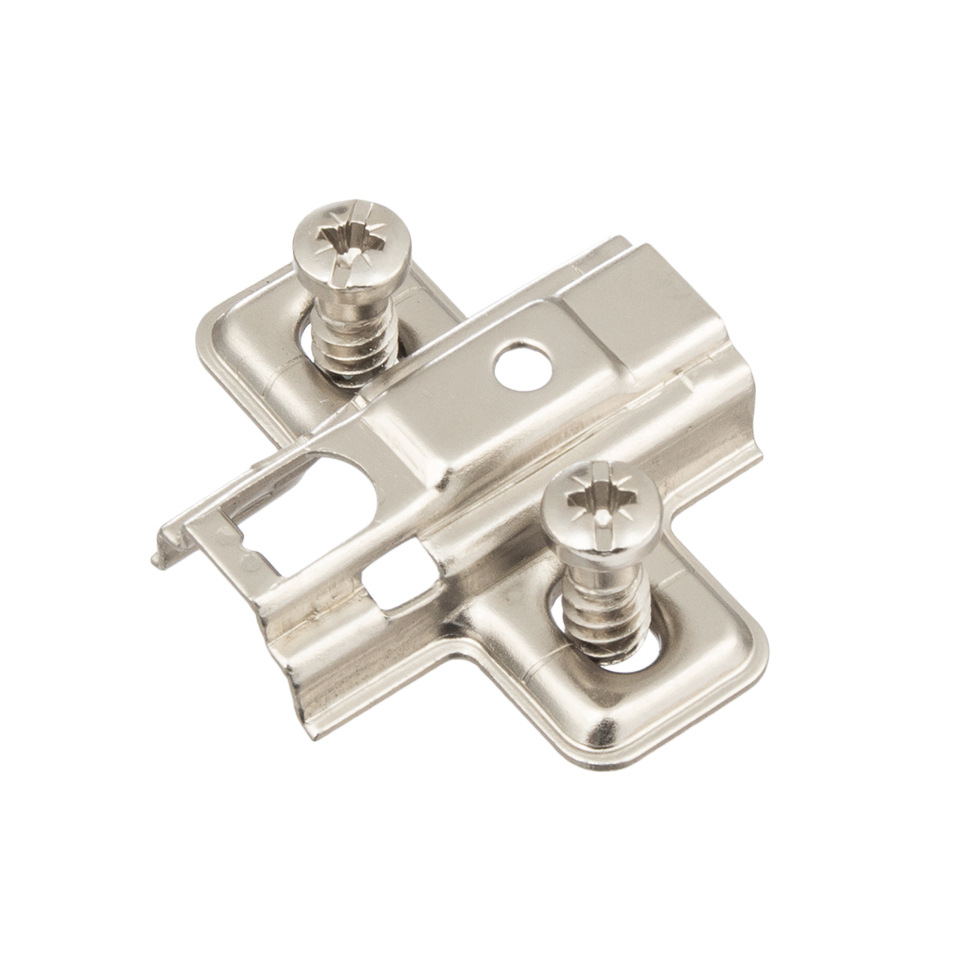

StrongHinges S3 rondelle de montage clip H4, pour charniere S3, vis euro

Rondelle de montage pour charnieres a clip StrongHinges S3. Hauteur de la sous-couche et méthode de fixation dans le corps selon le nom de la gamme.

La hauteur nécessaire de la rondelle de montage dépend du perçage de la coupelle de la charniere, de l'épaisseur du côté du corps et du type d'installation de la porte (porte en applique/demi-applique) ou de la taille du jeu entre la porte et le côté du corps (porte affleurante).
Apres avoir déterminé la hauteur calculée de la rondelle de montage pour une situation spécifique, il faut choisir la rondelle de montage (H0/H2/H4) la plus proche de la hauteur calculée et ajuster le reste de la pose via le réglage sur le bras de la charniere.

Pour les côtés de corps d'épaisseur la plus courante de 18mm et un perçage de coupelle de charniere a 6mm du bord de la porte, la hauteur de la rondelle est H0 :
- calcul pour charnieres en applique => H = K-D+11 = 6-17+11 = 0mm
- calcul pour charnieres en demi-applique => H = K-D+1 = 6-7,5+1 = -0,5mm
- calcul pour charnieres affleurées => H = A-6+K-2 = 1,5-6+6-2 = -0,5mm

Légende pour le calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage du bord de la coupelle depuis le bord de la porte (pris comme 6mm)
D = pose de la porte (pris comme 17mm pour les portes en applique et 7,5mm pour les portes en demi-applique)
A = jeu entre le corps et les portes affleurantes (pris comme 1,5mm)
Calcul basé sur une épaisseur de côté de corps de 18mm.
