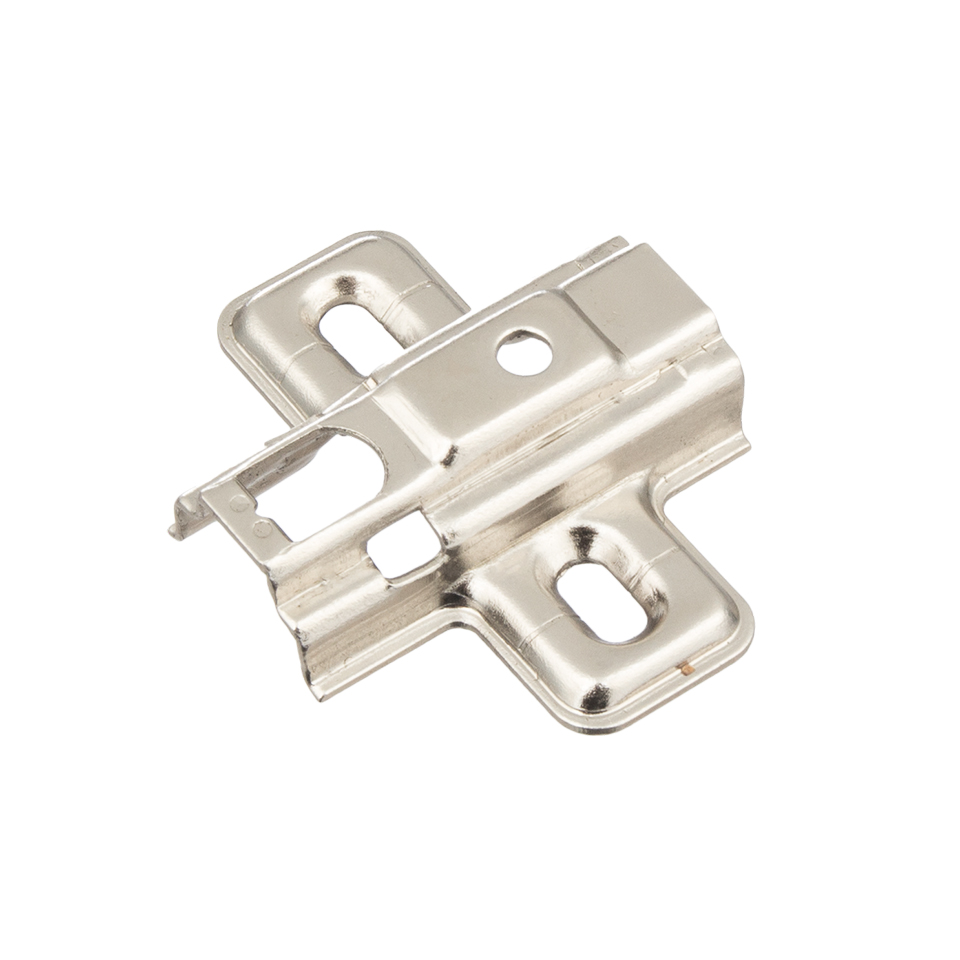

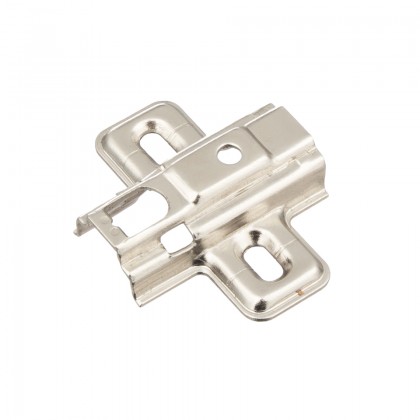

StrongHinges S3 rondelle de montage clip H4, pour charniere S3, vis a bois
- Prix de base pour pcs
- 0,12 EUR 0,15 EUR TTC
-
En stock
Disponible uniquement dans les entrepôts centraux (quincaillerie et chants à Ostrava, matériaux plats à Prague, Velká Bystřice et Hradec Králové). Livraison dans les entrepôts locaux sous 2 à 10 jours. Vous trouverez la quantité exacte sur Démos24Plus. - Acheter
- Marque
- Strong
- Code de groupe
- 1010010105
- Unité (MJ)
- pcs
- Extensibilité
- 1 pcs
- Emballage
- 250 pcs
Rondelle de montage pour charnieres a clip StrongHinges S3. La hauteur de la rondelle et le mode de fixation au corps sont indiqués dans le nom de l’assortiment.
La hauteur nécessaire de la rondelle de montage dépend du perçage de la cupule de la charniere, de l’épaisseur du côté du corps et du type d’application de la porte (porte en applique/porte semi-appliquée) ou de la taille du jeu entre la porte et le côté du corps (porte encastrée).
Apres avoir déterminé la hauteur calculée de la rondelle de montage pour le cas spécifique, il faut choisir la rondelle de montage (H0/H2/H4) la plus proche de la hauteur calculée et ajuster le reste de l’application via le réglage sur le bras de la charniere.
Pour les côtés de corps d’épaisseur la plus utilisée de 18 mm et un perçage de la cupule de la charniere a 6 mm du bord de la porte, la hauteur de la rondelle H0 est obtenue :
- calcul pour charnieres appliquées => H = K-D+11 = 6-17+11 = 0mm
- calcul pour charnieres semi-appliquées => H = K-D+1 = 6-7,5+1 = -0,5mm
- calcul pour charnieres encastrées => H = A-6+K-2 = 1,5-6+6-2 = -0,5mm
Légende pour le calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage du bord de la cupule au bord de la porte (considéré 6mm)
D = recouvrement de la porte (considéré 17mm pour appliqué et 7,5mm pour semi-appliqué)
A = jeu entre le corps et la porte encastrée (considéré 1,5mm)
Calcul effectué avec une épaisseur du côté du corps de 18mm.
