StrongHinges S3 rondelle de montage clip H4, pour charniere S3, excentrique, vis

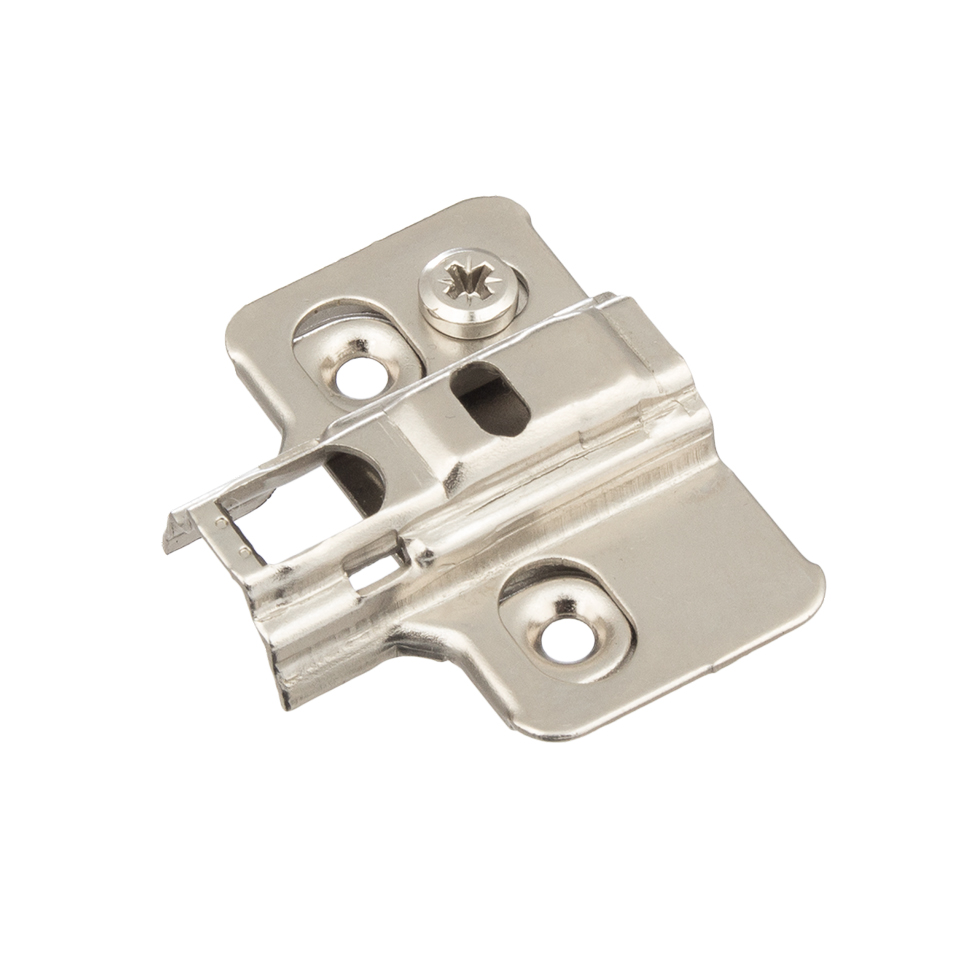

Rondelle de montage pour charnieres a clip StrongHinges S3. Hauteur de la sous-couche et mode de fixation dans le côté voir nom de l’assortiment.

La hauteur nécessaire de la rondelle de montage dépend du perçage de la coupe de la charniere, de l’épaisseur du côté du corps et du type d’applique de la porte (porte semi-appliquée / appliquée) ou de la taille du jeu entre la porte et le côté du corps (porte en feuillure).
Apres avoir déterminé la hauteur calculée de la rondelle de montage pour une situation donnée, il faut choisir une rondelle de montage (H0/H2/H4) la plus proche possible de la hauteur calculée et finaliser le reste du réglage sur le bras de la charniere.

Pour des côtés de corps les plus utilisés d’épaisseur 18mm et perçage de la coupe de la charniere a 6mm du bord de la porte, la hauteur de la sous-couche est H0:
- calcul pour charnieres appliquées => H = K-D+11 = 6-17+11 = 0mm
- calcul pour charnieres semi-appliquées => H = K-D+1 = 6-7,5+1 = -0,5mm
- calcul pour charnieres en feuillure => H = A-6+K-2 = 1,5-6+6-2 = -0,5mm

Légende pour le calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage du bord de la coupe de la charniere au bord de la porte (pris en compte 6mm)
D = applique de la porte (pris en compte 17mm pour applique et 7,5mm pour semi-applique)
A = jeu entre le corps et la porte en feuillure (pris en compte 1,5mm)
Calculé avec une épaisseur du côté du corps de 18mm.
