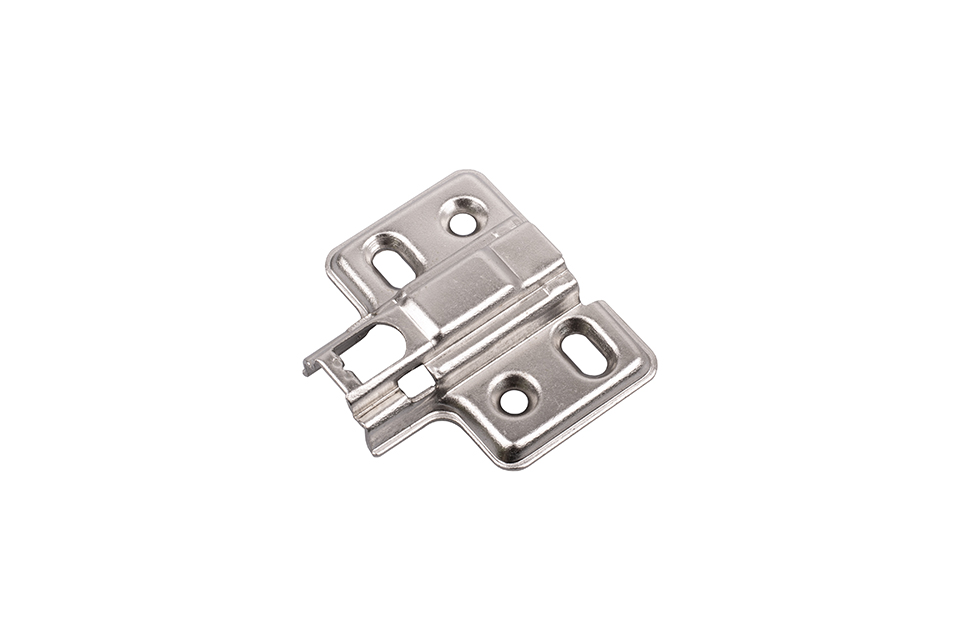

StrongHinges S3 rondelle de montage clip H4, pour charniere S3, 4x vis a bois

Rondelle de montage pour charnieres a clip StrongHinges S3. Hauteur de la rondelle et mode de fixation dans le corps, voir le nom de l'assortiment.

La hauteur nécessaire de la rondelle de montage dépend du perçage du puits de la charniere, de l'épaisseur du côté du corps et du type d’installation de la porte (porte en applique/demi-applique) ou de la taille du jeu entre la porte et le côté du corps (porte affleurante).
Apres avoir déterminé la hauteur calculée de la rondelle de montage pour la situation spécifique, il faut choisir la rondelle de montage (H0/H2/H4) la plus proche de la hauteur calculée et ajuster le reste de l’installation par le réglage sur le bras de la charniere.

Pour les côtés de corps les plus courants de 18mm d’épaisseur et un perçage du puits de charniere a 6mm du bord de la porte, la hauteur de la rondelle est H0:
- calcul pour charnieres en applique => H = K-D+11 = 6-17+11 = 0mm
- calcul pour charnieres en demi-applique => H = K-D+1 = 6-7,5+1 = -0,5mm
- calcul pour charnieres affleurantes => H = A-6+K-2 = 1,5-6+6-2 = -0,5mm

Légende du calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage du puits au bord de la porte (pris 6mm)
D = recouvrement de la porte (pris 17mm pour porte en applique et 7,5mm pour porte en demi-applique)
A = jeu entre corps et porte affleurante (pris 1,5mm)
Calcul basé sur une épaisseur du côté du corps de 18mm.
