StrongHinges S3 rondelle de montage clip H2, pour charniere S3, vis euro
- Prix de base pour pcs
- 0,2 EUR 0,24 EUR TTC
-
En stock
Disponible uniquement dans les entrepôts centraux (quincaillerie et chants à Ostrava, matériaux plats à Prague, Velká Bystřice et Hradec Králové). Livraison dans les entrepôts locaux sous 2 à 10 jours. Vous trouverez la quantité exacte sur Démos24Plus. - Acheter
- Marque
- Strong
- Code de groupe
- 1010010105
- Unité (MJ)
- pcs
- Extensibilité
- 1 pcs
- Emballage
- 250 pcs

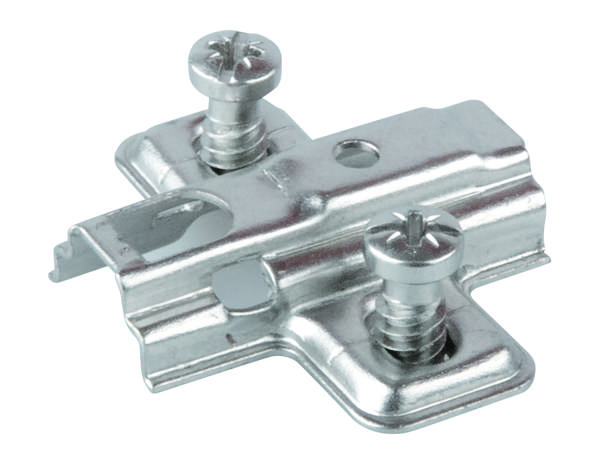

Rondelle de montage pour charnieres a clip StrongHinges S3. Hauteur de la rondelle et mode de fixation au corps voir nom de l’assortiment.
La hauteur nécessaire de la rondelle de montage dépend du perçage du godet de la charniere, de l’épaisseur du côté du corps et du montage envisagé de la porte (porte affleurante / montée) ou de la taille du jeu entre la porte et le côté du corps (porte en applique).
Apres avoir déterminé la hauteur de calcul de la rondelle de montage pour la situation spécifique, il faut choisir la rondelle de montage (H0/H2/H4) la plus proche de la hauteur calculée et régler le reste du montage sur le bras de la charniere.
Pour les côtés de corps les plus utilisés épaisseur 18mm et perçage du godet de charniere a 6mm du bord de la porte, la hauteur de la rondelle H0 est:
- calcul pour charnieres montées => H = K-D+11 = 6-17+11 = 0mm
- calcul pour charnieres affleurantes => H = K-D+1 = 6-7,5+1 = -0,5mm
- calcul pour charnieres en applique => H = A-6+K-2 = 1,5-6+6-2 = -0,5mm
Légende pour le calcul :
H = hauteur de calcul de la rondelle de montage
K = distance du perçage du godet du bord de la porte (considéré 6mm)
D = montage de la porte (considéré 17mm pour montée et 7,5mm pour affleurante)
A = jeu entre le corps et la porte en applique (considéré 1,5mm)
Calculé avec épaisseur du côté du corps 18mm.
