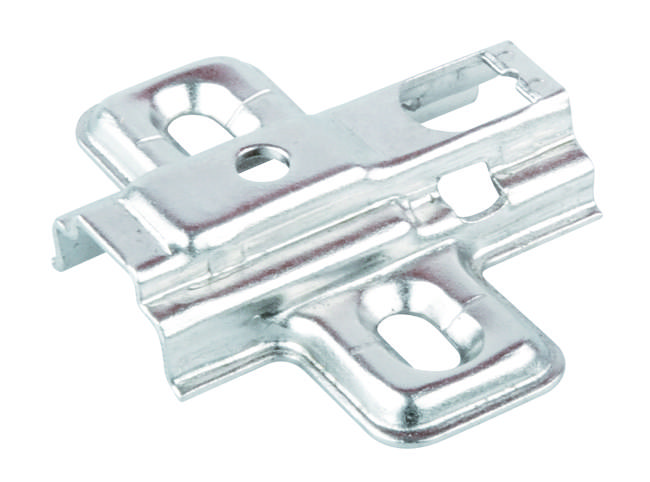

StrongHinges S3 rondelle de montage clip H2, pour charniere S3, vis a bois

Rondelle de montage pour charnieres a clip StrongHinges S3. La hauteur de la sous-couche et le mode de fixation dans le corps sont indiqués dans le nom de l’assortiment.

La hauteur nécessaire de la rondelle de montage dépend du perçage de la coupe de la charniere, de l’épaisseur du côté du corps et du type de montage de la porte (porte a recouvrement ou semi-recouvrement) ou de la taille du jeu entre la porte et le côté du corps (porte affleurante).
Une fois la hauteur calculée de la rondelle de montage pour la situation spécifique déterminée, il faut alors choisir la rondelle de montage (H0/H2/H4) la plus proche de la hauteur calculée et ajuster le reste du montage par le réglage sur le bras de la charniere.

Pour les côtés de corps les plus utilisés épaisseur 18mm et perçage de la coupe de la charniere a 6mm du bord de la porte, la hauteur de la sous-couche est H0:
- calcul pour charnieres a recouvrement => H = K-D+11 = 6-17+11 = 0mm
- calcul pour charnieres semi-recouvrantes => H = K-D+1 = 6-7,5+1 = -0,5mm
- calcul pour charnieres affleurantes => H = A-6+K-2 = 1,5-6+6-2 = -0,5mm

Légende pour le calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage du bord de la coupe a la porte (pris en compte 6mm)
D = recouvrement de la porte (pris en compte 17mm pour recouvrement complet et 7,5mm pour semi-recouvrement)
A = jeu entre le corps et la porte affleurante (pris en compte 1,5mm)
Calculé pour une épaisseur du côté du corps de 18mm.
