StrongHinges S3 rondelle de montage clip H2, pour charniere S3, excentrique, vis

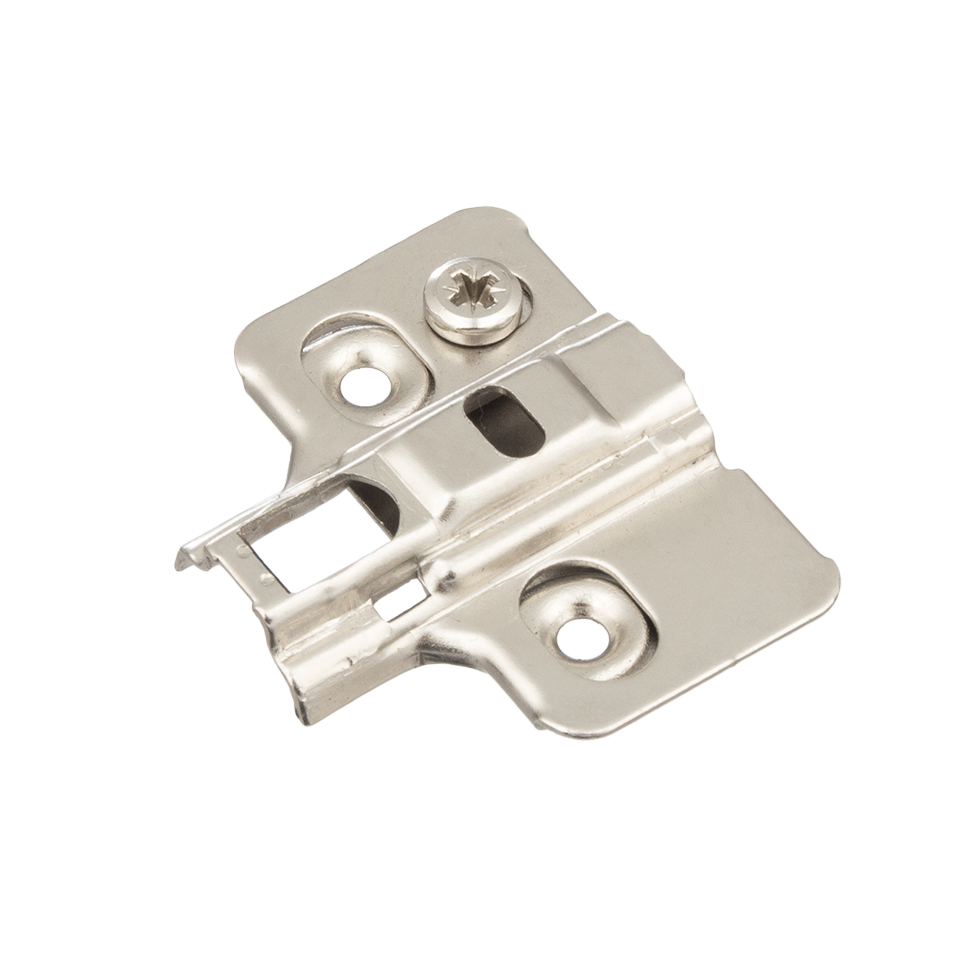

Rondelle de montage pour charnieres a clip StrongHinges S3. Hauteur de la rondelle et méthode de fixation dans le corps selon le nom de la gamme.

La hauteur requise de la rondelle de montage dépend du perçage de la coupe de la charniere, de l’épaisseur du côté du corps et du type de pose de la porte (porte en applique/demi-applique) ou de la taille de l’écart entre la porte et le côté du corps (porte affleurante).
Apres avoir déterminé la hauteur calculée de la rondelle de montage pour la situation spécifique, il faut choisir la rondelle de montage (H0/H2/H4) la plus proche de la hauteur calculée et régler le reste de la pose par le réglage au bras de la charniere.

Pour des côtés de corps les plus courants de 18mm d’épaisseur et un perçage de la coupe de charniere a 6mm du bord de la porte, la hauteur de la rondelle H0 est calculée comme suit :
- calcul pour charnieres en applique => H = K-D+11 = 6-17+11 = 0mm
- calcul pour charnieres demi-appliques => H = K-D+1 = 6-7,5+1 = -0,5mm
- calcul pour charnieres affleurantes => H = A-6+K-2 = 1,5-6+6-2 = -0,5mm

Légende pour le calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage du bord de la coupe par rapport au bord de la porte (pris 6mm)
D = pose de la porte (pris 17mm pour en applique et 7,5mm pour demi-applique)
A = écart entre corps et porte affleurante (pris 1,5mm)
Calculé pour une épaisseur de côté de corps de 18mm.
