StrongHinges S3 rondelle de montage clip H2, pour charniere S3, 4x vis a bois

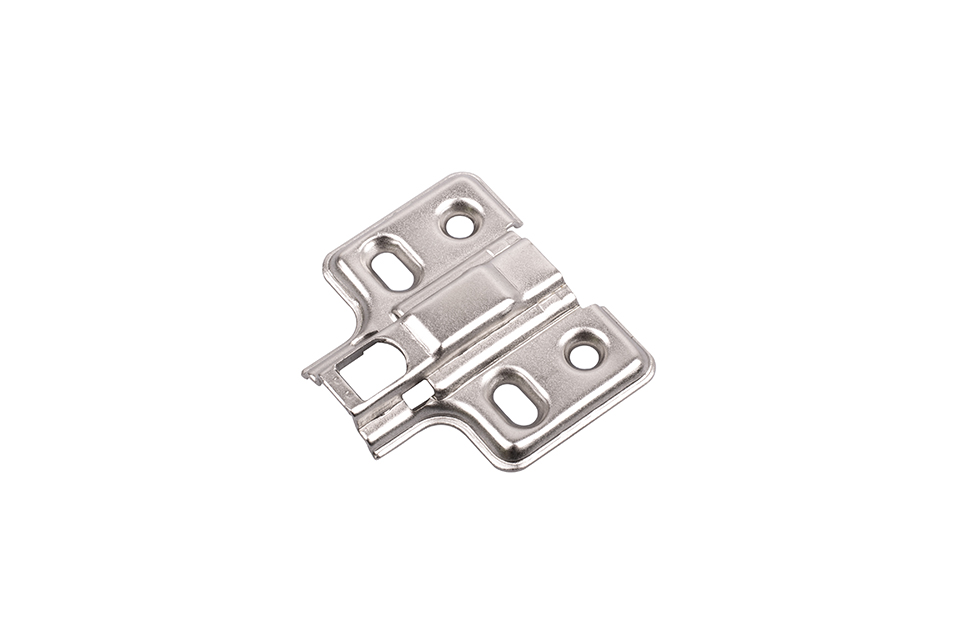

Rondelle de montage pour charnieres a clip StrongHinges S3. La hauteur de la rondelle et le mode de fixation dans le corps sont indiqués dans le nom de l’assortiment.

La hauteur nécessaire de la rondelle de montage dépend du perçage de la coupelle de la charniere, de l’épaisseur du côté du corps et du type de pose de la porte (porte appliquée/porte affleurante) ou de la taille du jeu entre la porte et le côté du corps (porte en feuillure).
Apres avoir déterminé la hauteur calculée de la rondelle de montage pour la situation spécifique, il convient de choisir une rondelle (H0/H2/H4) la plus proche possible de cette hauteur calculée, et de compenser le réglage restant sur le bras de la charniere.

Pour les côtés de corps d’épaisseur la plus courante 18 mm et un perçage de la coupelle de charniere a 6 mm du bord de la porte, la hauteur de la rondelle est H0 :
- calcul pour charnieres appliquées => H = K-D+11 = 6-17+11 = 0 mm
- calcul pour charnieres affleurantes => H = K-D+1 = 6-7,5+1 = -0,5 mm
- calcul pour charnieres en feuillure => H = A-6+K-2 = 1,5-6+6-2 = -0,5 mm

Légende du calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage du bord de la coupelle au bord de la porte (considéré 6 mm)
D = pose de la porte (considéré 17 mm pour porte appliquée et 7,5 mm pour porte affleurante)
A = jeu entre le corps et la porte en feuillure (considéré 1,5 mm)
Calculé avec une épaisseur de côté de corps de 18 mm.
