StrongHinges S3 rondelle de montage clip H0, pour charniere S3, vis a bois

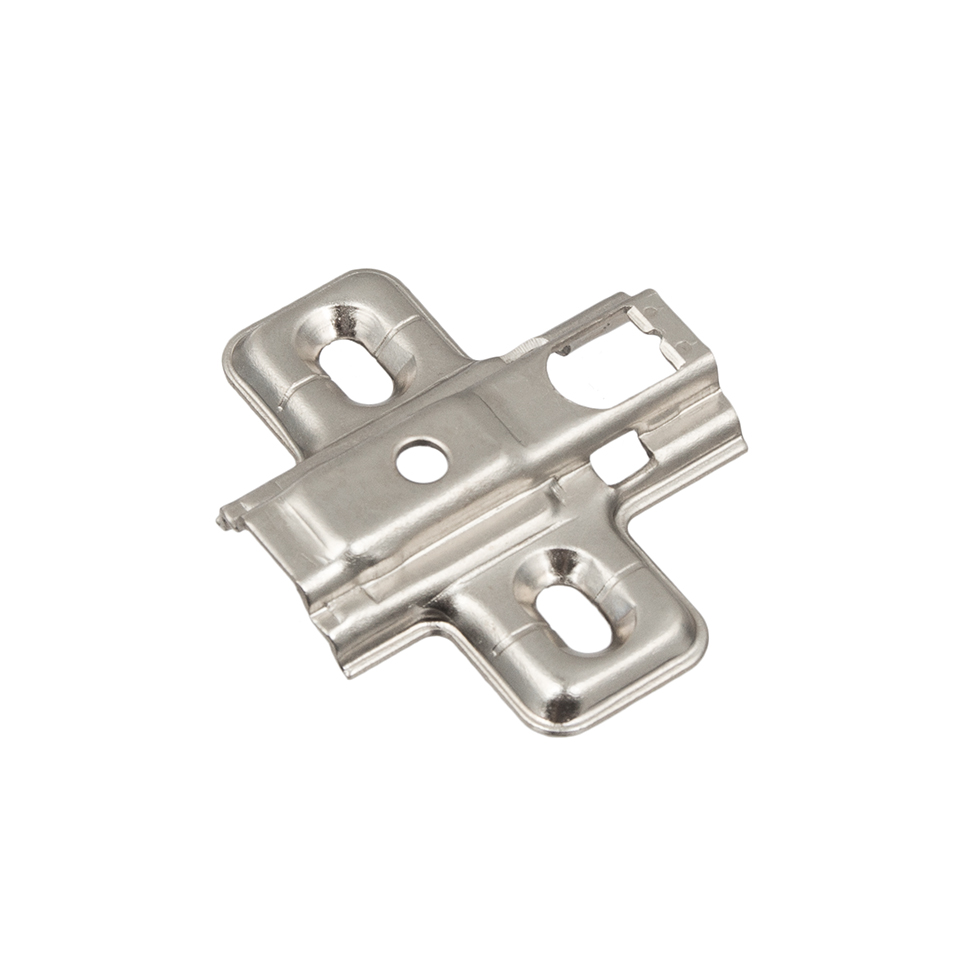

Rondelle de montage pour charnieres a clip StrongHinges S3. La hauteur de la rondelle et le mode de fixation dans le corps sont indiqués dans le nom de la gamme.

La hauteur nécessaire de la rondelle de montage dépend du perçage du cuvette de la charniere, de l'épaisseur du côté du corps et du type de pose envisagé de la porte (porte appliquée / semi-appliquée) ou de la taille de l'espace entre la porte et le côté du corps (porte affleurante).
Apres avoir déterminé la hauteur calculée de la rondelle de montage pour une situation donnée, il est nécessaire de choisir une rondelle de montage (H0/H2/H4) la plus proche possible de la hauteur calculée et de régler le reste du chevauchement sur le bras de la charniere.

Pour des côtés de corps d'épaisseur courante 18mm et un perçage du cuvette de charniere a 6mm du bord de la porte, la hauteur de la rondelle est H0 :
- calcul pour charnieres appliquées => H = K-D+11 = 6-17+11 = 0mm
- calcul pour charnieres semi-appliquées => H = K-D+1 = 6-7,5+1 = -0,5mm
- calcul pour charnieres affleurantes => H = A-6+K-2 = 1,5-6+6-2 = -0,5mm

Légende du calcul :
H = hauteur calculée de la rondelle de montage
K = distance du perçage du bord du cuvette au bord de la porte (considéré 6mm)
D = chevauchement de la porte (considéré 17mm pour portes appliquées et 7,5mm pour semi-appliquées)
A = espace entre le corps et la porte affleurante (considéré 1,5mm)
Calcul basé sur une épaisseur du côté du corps de 18mm.
