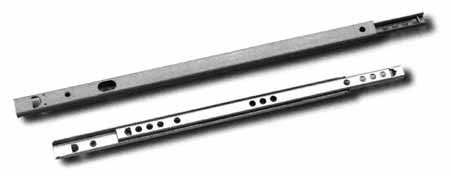

StrongBall S5 coulisse a billes partielle encastrée 17mm, 342mm/10kg, sans frein

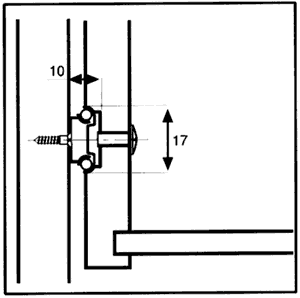

hauteur du coulissement 17 mm, largeur du coulissement 10 mm. longueur en extension 555 mm. dans la partie intérieure du coulissement, il y a des trous de diametre 5 mm, disposés par trois, les centres sont espacés de 8 mm, suivis d’un espace de 16 mm. sur la partie extérieure, il y a deux trous avec filetage métrique, le premier est a 32 mm du bord extensible, le deuxieme a 44 mm. a l’arriere, un trou de diametre 5 mm est situé a 10 mm du bord. montage : une rainure de 17 mm de large doit etre fraisée dans le tiroir. ensuite, le coulissement se visse sur le caisson. un trou doit etre percé dans le tiroir en vis-a-vis du trou fileté du coulissement. puis, le tiroir s’insere dans le caisson sur les coulissements vissés. a l’intérieur du tiroir, le coulissement est fixé par une vis filetée métrique contre le mouvement avant-arriere.
