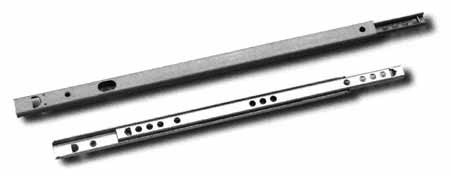

StrongBall S5 coulisse a billes partielle encastrée 17mm, 214mm/10kg, sans amort

hauteur du coulissage 17 mm, largeur du coulissage 10 mm. longueur en position sortie 355 mm. dans la partie intérieure du coulissage, il y a des trous de diametre 5 mm, disposés par groupes de trois, dont les centres sont espacés de 8 mm, suivis d’un espace de 16 mm. sur la partie extérieure, il y a deux trous a filetage métrique, le premier situé a 32 mm du bord extrémité coulissante, le second a 44 mm. sur la face arriere, un trou de 5 mm de diametre se trouve a 10 mm du bord. montage : une rainure de 17 mm de largeur doit etre fraisée dans le tiroir. ensuite, le coulissage se visse sur le corps. un trou doit etre percé dans le tiroir en face du trou a filetage métrique du coulissage. le tiroir est ensuite inséré dans le corps sur les coulissages vissés. a l’intérieur du tiroir, le coulissage est fixé avec une vis a filetage métrique pour empecher tout mouvement avant-arriere.
