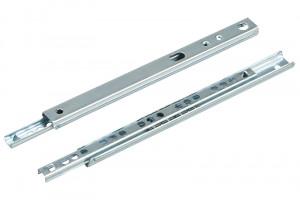

StrongBall S5 coulisse a billes partielle affleurante 17mm, 182mm/10kg, sans amo

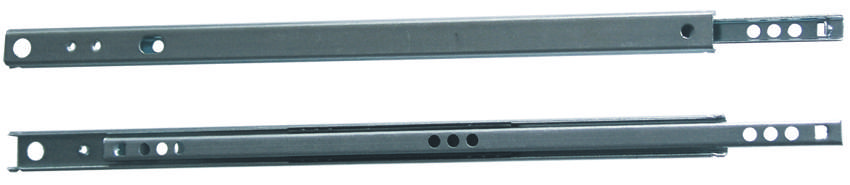

Hauteur du tiroir coulissant 17mm, largeur du tiroir coulissant 10mm, longueur une fois déployé 315mm. Dans la partie intérieure du tiroir coulissant, il y a des trous de diametre 5mm, placés par trois, les centres sont espacés de 8mm, puis suit un intervalle de 16mm. Sur la partie extérieure se trouvent deux trous avec filetage métrique, le premier est a 32mm du bord déplacé, le second a 44mm. Sur le côté arriere, il y a un trou de diametre 5mm situé a 10mm du bord.

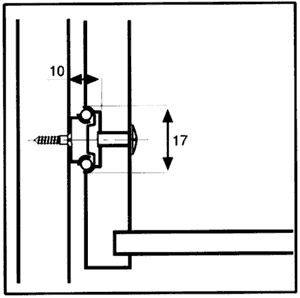

Montage : Il faut fraiser une rainure large de 17mm dans le tiroir. Le tiroir coulissant se visse d'abord sur le corps. Dans le tiroir, il faut percer un trou en face du trou fileté. Ensuite, le tiroir s'insere dans le corps sur les tiroirs coulissants vissés et le tiroir coulissant est fixé de l'intérieur du tiroir avec une vis a filetage métrique pour empecher le mouvement avant/arriere.

Les alternatives Hettich KA 1730 mentionnées ne sont pas un remplacement 100% identique 1:1 en raison de la construction différente du tiroir coulissant, un montage d'essai est recommandé. Pour les tiroirs coulissants Hettich, le parametre de base pour le choix est la valeur "longueur du tiroir", c'est-a-dire la longueur du côté du tiroir avec la rainure fraisée.
