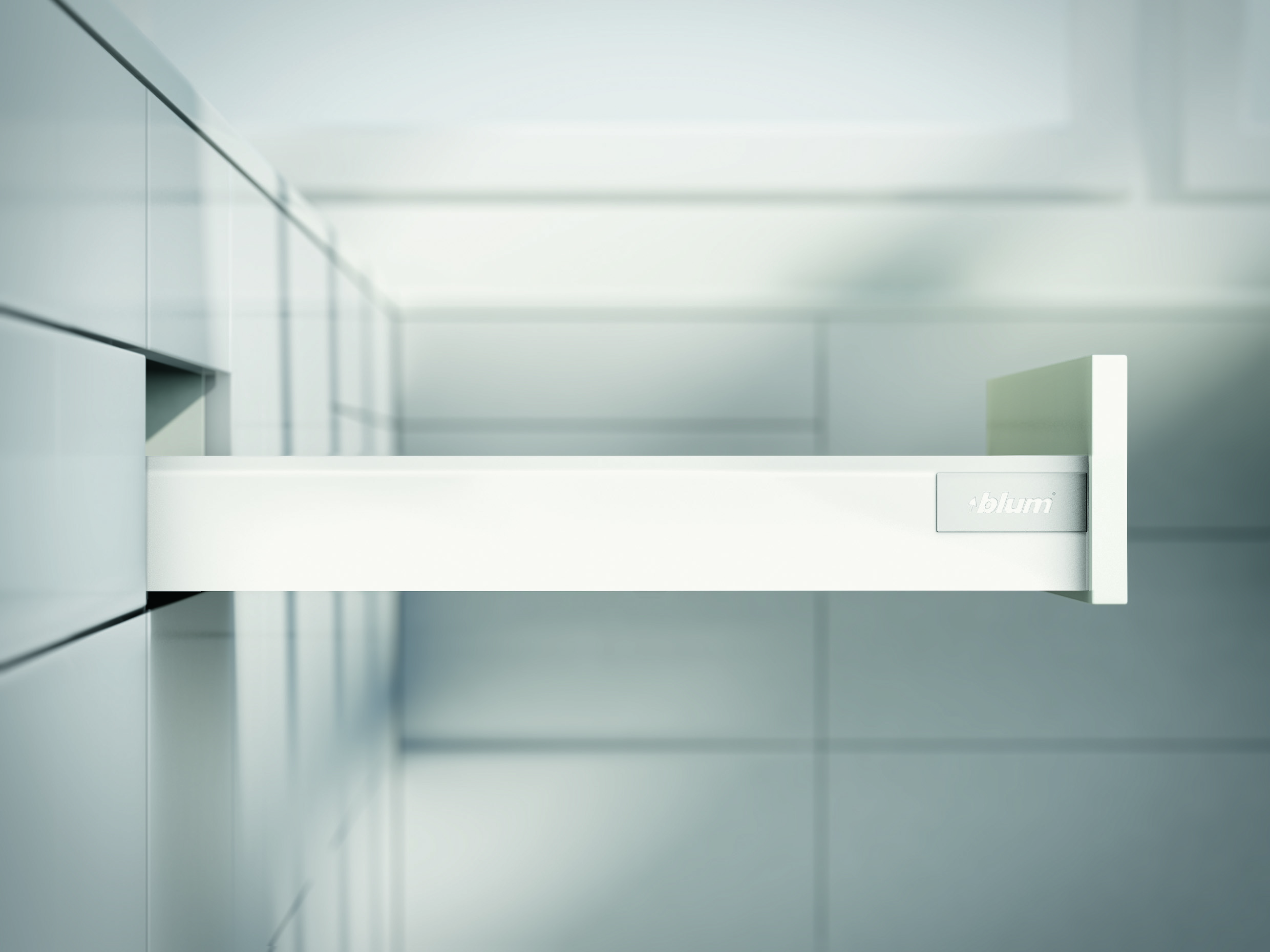

K-BLUM Legrabox, tiroir N 550mm/40kg, Blumotion/TOB, blanc, vis a bois

Le kit contient la quincaillerie pour l'assemblage d'un tiroir avec amortissement intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d'ouverture sans poignée avec amortissement Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB correspondants selon la longueur nominale du tiroir coulissant et le poids total du tiroir contenant :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu'a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu'a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour des caissons KB>600mm, il est nécessaire d'utiliser l'arbre de synchronisation 282277, son utilisation est cependant recommandée également pour des caissons plus étroits. La longueur de l'arbre est de 1125mm et peut etre utilisé sans coupe pour des caissons d'une largeur extérieure jusqu'a 1400mm. La coupe pour les modules TOB classiques est LW-247mm, la coupe pour les modules TOB sous-évier est LW-267mm. Les engrenages pour la connexion de l'arbre aux modules font déja partie de l'emballage des modules TOB. Pour les caissons étroits (LW = 245-293mm), un arbre de synchronisation spécial monobloc carré 293824 est destiné, qui se coupe LW-221mm. Cet arbre s'installe directement dans les modules TOB, ainsi les adaptateurs de synchronisation ne sont pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments transversaux frontaux ne sont pas inclus dans la livraison, il faut les commander séparément et les couper selon la largeur intérieure utile du caisson. Il s'agit d'une plaque frontale (coupe LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement aussi un élément de poignée : reling frontal (coupe LW-90mm), pare-brise bas (10 x 70 x LW-80) ou pare-brise haut (10 x 138 x LW-80).
