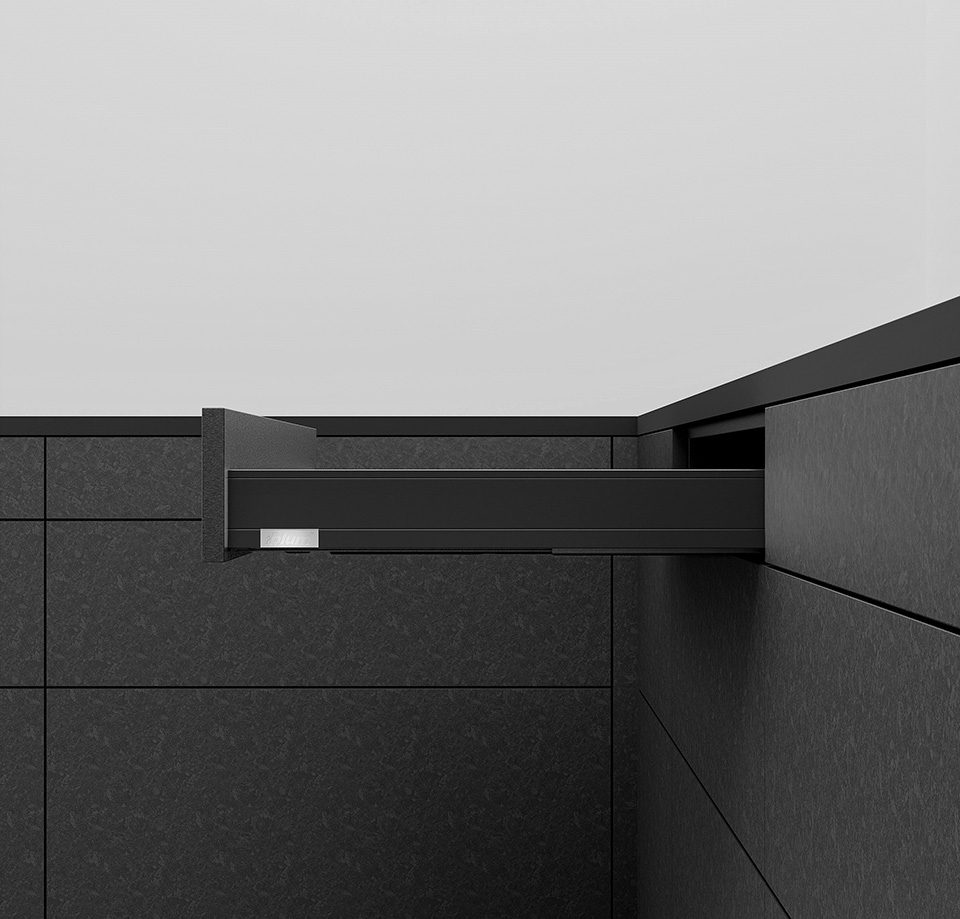

K-BLUM Legrabox, tiroir N 500mm/40kg, Blumotion/TOB, noir, vis a bois

Le kit comprend la quincaillerie pour assembler un tiroir avec amortissement intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur se trouvent dans le nom du kit.

En cas de demande d’ouverture sans poignée avec amortissement Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu’a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu’a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les corps KB > 600mm, il faut utiliser l’arbre de synchronisation 282277, mais son usage est aussi recommandé pour les corps plus étroits. La longueur de l’arbre est de 1125mm et sans raccourcissement, il peut etre utilisé pour des corps d’une largeur extérieure allant jusqu’a 1400mm. Le raccourcissement pour les modules TOB classiques est LW - 247mm, pour les modules TOB sous évier c’est LW - 267mm. Les pignons pour raccorder l’arbre aux modules font déja partie de l’emballage des modules TOB. Pour les corps étroits (LW = 245-293mm), un arbre de synchronisation carré spécial monobloc 293824 est prévu, qui se raccourcit LW - 221mm. Cet arbre s’installe directement dans les modules TOB, donc les adaptateurs de synchronisation ne seront pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments frontaux transversaux ne sont pas inclus dans la livraison, ils doivent etre commandés séparément et coupés selon la largeur intérieure nette du corps. Il s’agit de la plaque frontale (raccourcissement LW - 126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement d’un élément poignée : reling frontal (raccourcissement LW - 90mm), pare-brise frontal bas (10 x 70 x LW - 80) ou pare-brise frontal haut (10 x 138 x LW - 80).
