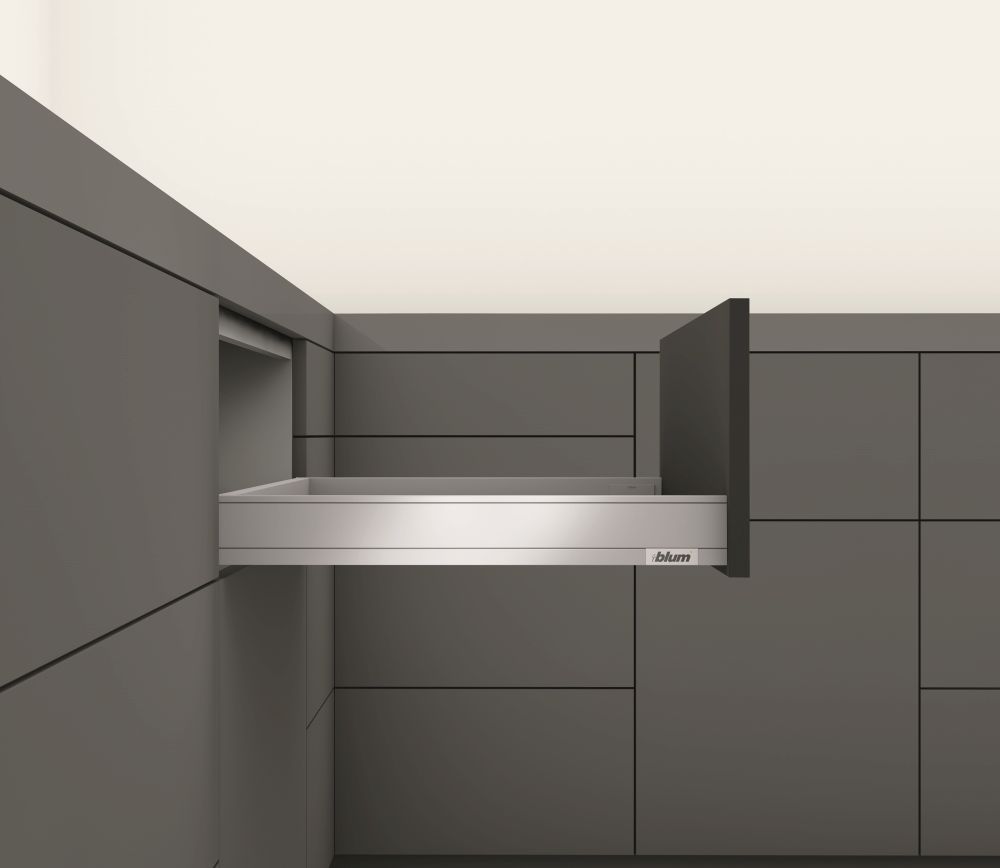

K-BLUM Legrabox, tiroir N 500mm/40kg, Blumotion/TOB, blanc, Expando

Le kit contient la quincaillerie pour assembler un tiroir avec amortissement intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d'ouverture sans poignée avec amortissement Tip-on Blumotion (TOB), il est nécessaire d'ajouter les modules TOB correspondants selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu'a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu'a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les caissons KB > 600mm, il est nécessaire d'utiliser l'arbre de synchronisation 282277, bien que son utilisation soit recommandée également pour les caissons plus étroits. La longueur de l'arbre est de 1125mm et sans coupe, il peut etre utilisé pour un caisson jusqu'a 1400mm de largeur extérieure. La coupe pour les modules TOB classiques est LW-247mm, la coupe pour les modules TOB sous évier est LW-267mm. Les pignons pour la connexion de l'arbre aux modules sont déja inclus dans l'emballage des modules TOB. Pour les caissons étroits (LW = 245-293mm), un arbre de synchronisation spécial monobloc carré 293824 est destiné, qui se coupe a LW-221mm. Cet arbre s'installe directement dans les modules TOB, donc aucun adaptateur de synchronisation n'est utilisé.

Pour les kits destinés aux tiroirs intérieurs, les éléments transversaux frontaux ne sont pas fournis, ils doivent etre commandés séparément et coupés selon la largeur intérieure nette du caisson. Il s'agit de la plaque frontale (coupe LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement un élément de préhension : reling frontal (coupe LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
