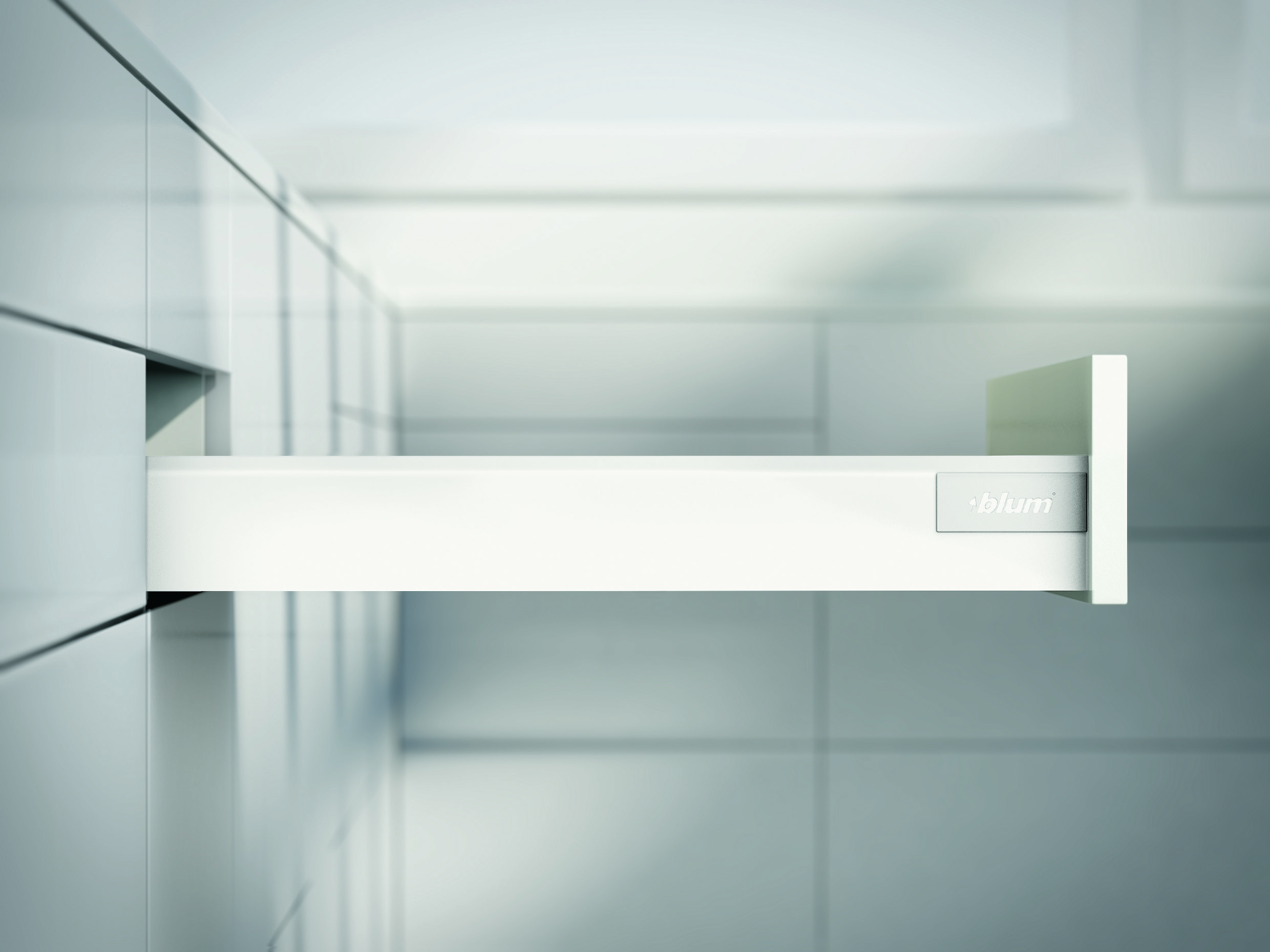

K-BLUM Legrabox, tiroir N 400mm/40kg, Blumotion/TOB, blanc, vis a bois

Le kit comprend la quincaillerie pour l’assemblage d’un tiroir avec amortissement intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d’ouverture sans poignée avec amortissement Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB correspondants selon la longueur nominale du tiroir coulissant et le poids total du tiroir comprenant :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu’a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu’a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les caissons KB>600mm, il faut utiliser un arbre de synchronisation 282277, mais son utilisation est recommandée aussi pour des caissons plus étroits. La longueur de l’arbre est de 1125 mm et, sans raccourcissement, il peut etre utilisé sur un caisson avec une largeur extérieure jusqu’a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, pour les modules TOB sous évier LW-267mm. Les pignons pour le raccordement de l’arbre aux modules sont déja inclus dans l’emballage des modules TOB. Pour les caissons étroits (LW = 245-293 mm), un arbre de synchronisation carré monobloc spécial 293824 est prévu, raccourci a LW-221 mm. Cet arbre s’installe directement dans les modules TOB, de sorte que les adaptateurs de synchronisation ne sont pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments frontaux transversaux ne sont pas fournis dans la livraison, ils doivent etre commandés séparément et raccourcis selon la largeur intérieure libre du caisson. Il s’agit de la plaque frontale (raccourcissement LW-126 mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement d’un élément de poignée : reling frontal (raccourcissement LW-90 mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
