K-BLUM Legrabox, tiroir M 550mm/70kg, Blumotion/TOB, noir, vis a bois

Le kit comprend la quincaillerie pour assembler un tiroir avec amortisseur intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systémique du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande pour une ouverture sans poignée avec amortisseur Tip-on Blumotion (TOB), il est nécessaire d'ajouter les modules TOB correspondants selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu'a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu'a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les corps KB>600mm, il est nécessaire d'utiliser l'arbre de synchronisation 282277, mais son utilisation est également recommandée pour les corps plus étroits. La longueur de l'arbre est de 1125mm et il peut etre utilisé sans raccourcissement pour un corps d'une largeur extérieure allant jusqu'a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, le raccourcissement pour les modules TOB sous évier est LW-267mm. Les pignons pour la connexion de l'arbre aux modules sont déja inclus dans l'emballage des modules TOB. Pour les corps étroits (LW = 245-293mm), un arbre de synchronisation spécial monobloc carré 293824 est destiné, qui se raccourcit de LW-221mm. Cet arbre s'installe directement dans les modules TOB, et les adaptateurs de synchronisation ne sont donc pas utilisés.

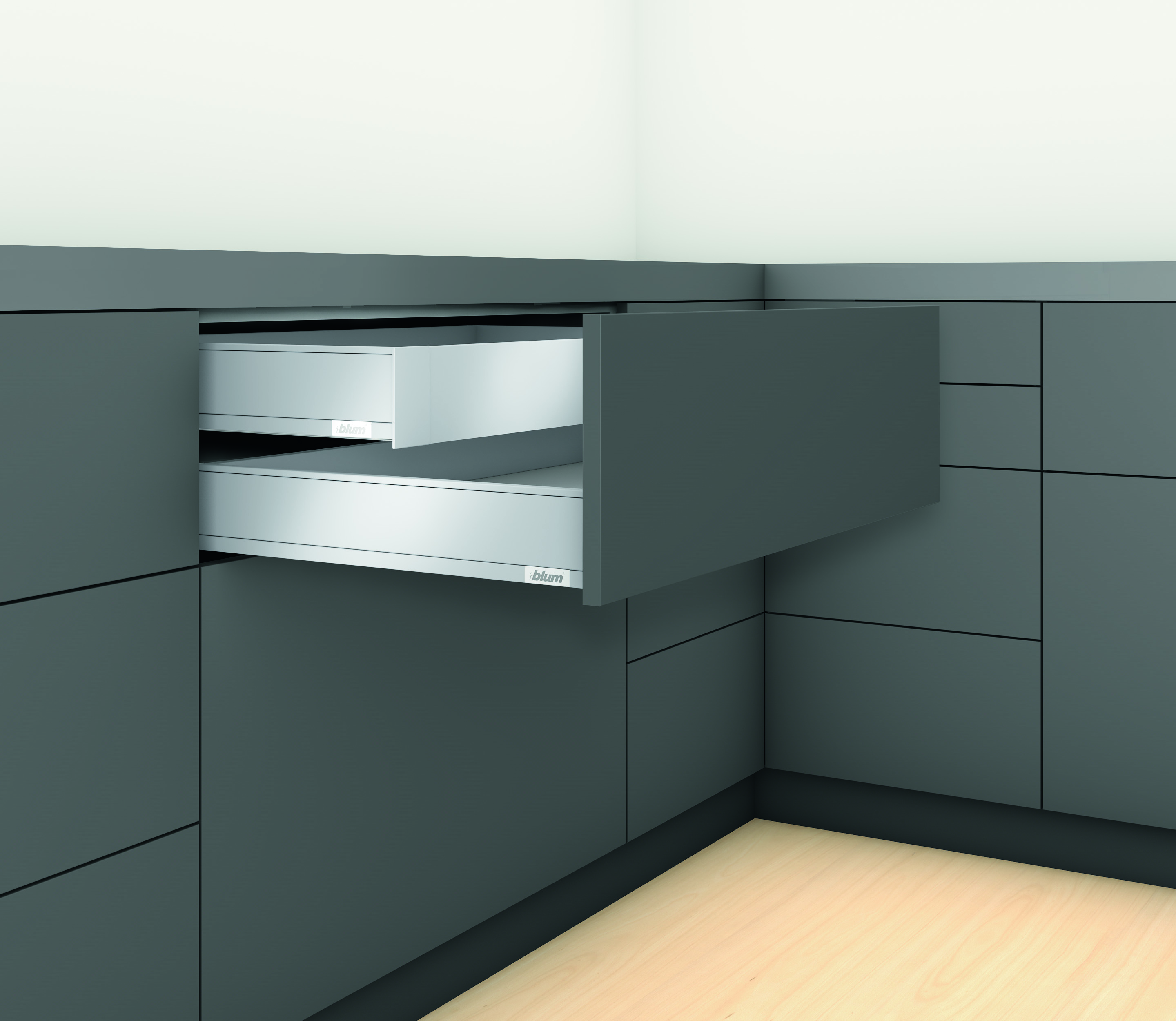

Pour les kits destinés aux tiroirs intérieurs, les éléments transversaux frontaux ne sont pas inclus dans la livraison, il faut les commander séparément et les raccourcir selon la largeur intérieure libre du corps. Il s'agit de la plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement aussi de l'élément de poignée : reling frontal (raccourcissement LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
