K-BLUM Legrabox, tiroir M 550mm/70kg, Blumotion/TOB, noir, Expando

Le kit comprend la quincaillerie pour l'assemblage d'un tiroir avec fermeture amortie intégrée Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d'ouverture sans poignée avec fermeture amortie Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu'a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu'a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les caissons KB>600mm, il est nécessaire d'utiliser un arbre de synchronisation 282277, son utilisation est toutefois recommandée aussi pour les caissons plus étroits. La longueur de l'arbre est de 1125mm et sans raccourcissement il peut etre utilisé pour des caissons d'une largeur extérieure allant jusqu'a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, le raccourcissement pour les modules TOB sous-évier est LW-267mm. Les pignons pour la connexion de l'arbre aux modules sont déja inclus dans l'emballage des modules TOB. Pour les caissons étroits (LW = 245-293mm) un arbre de synchronisation spécial carré monobloc 293824 est destiné, il se raccourcit de LW-221mm. Cet arbre est installé directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

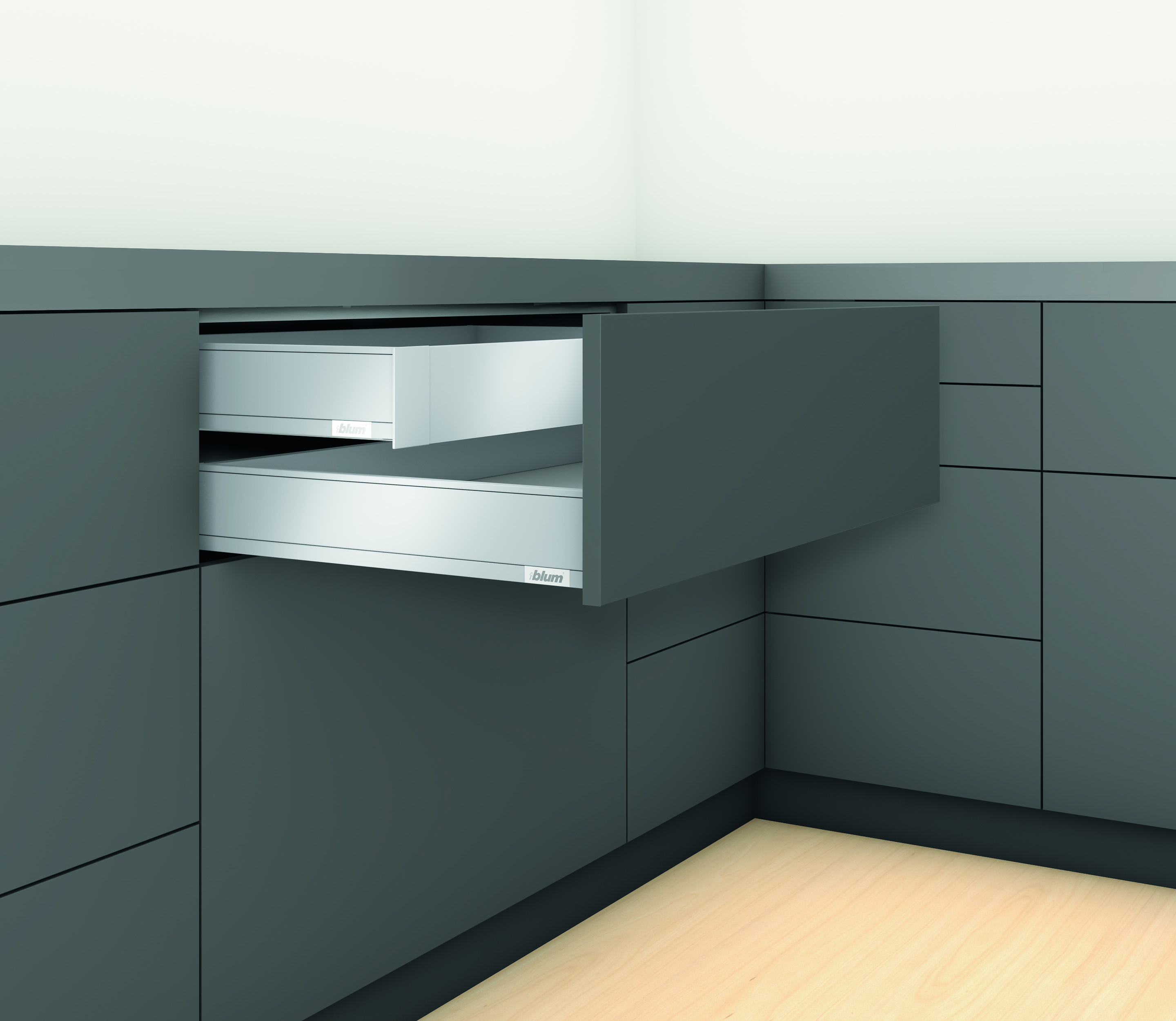

Dans les kits pour tiroirs intérieurs, les éléments transversaux frontaux ne font pas partie de la livraison, il faut les commander séparément et les raccourcir selon la largeur intérieure nette du caisson. Il s'agit de la plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement un élément de poignée : reling frontal (raccourcissement LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
