K-BLUM Legrabox, tiroir M 550mm/40kg, Blumotion/TOB, noir, intérieur

Le kit comprend la quincaillerie pour assembler un tiroir avec fermeture amortie intégrée Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d'ouverture sans poignée avec fermeture amortie Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB correspondants selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300 mm 40 kg, poids total jusqu'a 10 kg
275343 ... S1 ... tiroirs coulissants 270-300 mm 40 kg, poids total 10-20 kg
275344 ... L1 ... tiroirs coulissants 350-600 mm 40 kg, poids total jusqu'a 20 kg
275345 ... L3 ... tiroirs coulissants 350-600 mm 40 kg, poids total 15-40 kg
275347 ... L5 ... tiroirs coulissants 450-650 mm 70 kg, poids total 35-70 kg
Pour les corps KB>600 mm, il est nécessaire d'utiliser un arbre de synchronisation 282277, mais son utilisation est recommandée également pour des corps plus étroits. La longueur de l'arbre est de 1125 mm et peut etre utilisé sans raccourcissement pour des corps d'une largeur extérieure jusqu'a 1400 mm. Raccourcissement pour les modules TOB classiques : LW-247 mm, raccourcissement pour les modules TOB sous-évier : LW-267 mm. Les pignons pour la connexion de l'arbre aux modules sont déja inclus dans le colis des modules TOB. Pour les corps étroits (LW = 245-293 mm), un arbre de synchronisation carré spécial monobloc 293824 est prévu, qui se raccourcit a LW-221 mm. Cet arbre s'installe directement dans les modules TOB, les adaptateurs de synchronisation ne sont donc pas utilisés.

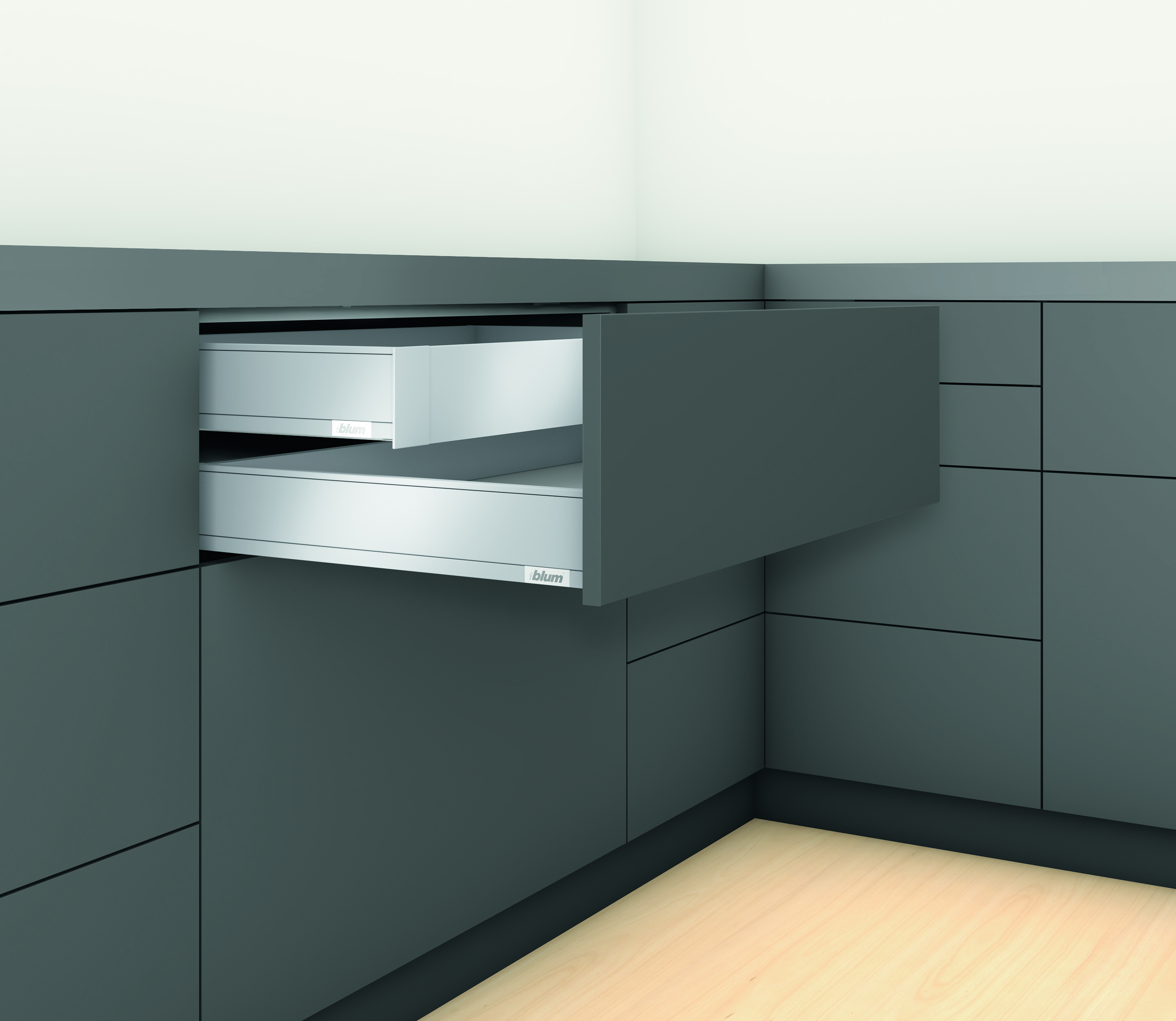

Pour les kits destinés aux tiroirs intérieurs, les éléments frontaux transversaux ne sont pas fournis et doivent etre commandés séparément et coupés selon la largeur intérieure nette du corps. Il s'agit de la plaque frontale (raccourcissement LW-126 mm) sans rainure (pour tiroirs avec reling frontale) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement aussi d'un élément de poignée : reling frontal (raccourcissement LW-90 mm), pare-brise bas (10 x 70 x LW-80) ou pare-brise haut (10 x 138 x LW-80).
