K-BLUM Legrabox tiroir M 270mm/40kg, Blumotion/TOB, inox, interne

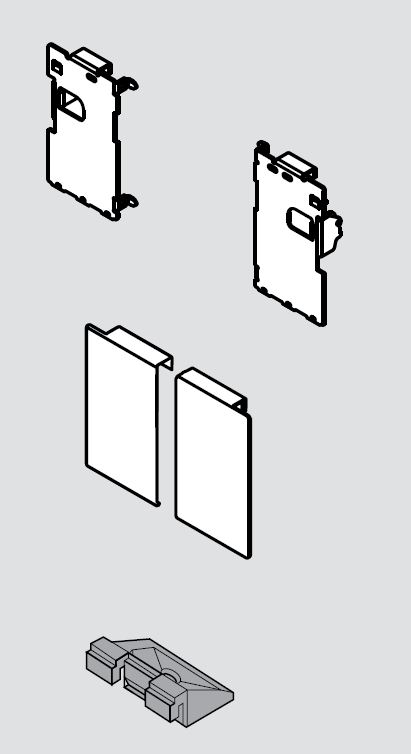

Le kit complet contient la quincaillerie pour assembler un tiroir avec un amortisseur intégré Blumotion, y compris la quincaillerie frontale appropriée (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la configuration du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande pour une ouverture sans poignée avec amortisseur Tip-on Blumotion (TOB), il est nécessaire d'ajouter les modules TOB correspondants selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu'a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu'a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les corps de meuble KB > 600mm, il est nécessaire d'utiliser un arbre de synchronisation 282277, son utilisation est toutefois recommandée aussi pour les corps plus étroits. La longueur de l'arbre est de 1125mm et il peut etre utilisé sans raccourcissement pour un corps d'une largeur extérieure jusqu'a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, pour les modules TOB sous évier c'est LW-267mm. Les pignons pour la connexion de l'arbre aux modules sont déja inclus dans les modules TOB. Pour les corps étroits (LW = 245-293mm), une arbre de synchronisation carré spécial monobloc 293824 est destiné, qui se raccourcit LW-221mm. Cet arbre s'installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments frontaux transversaux ne font pas partie de la livraison, ils doivent etre commandés séparément et coupés selon la largeur intérieure nette du corps. Il s'agit de la plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement d'un élément de poignée : reling frontal (raccourcissement LW-90mm), pare-brise bas (10 x 70 x LW-80) ou pare-brise haut (10 x 138 x LW-80).
