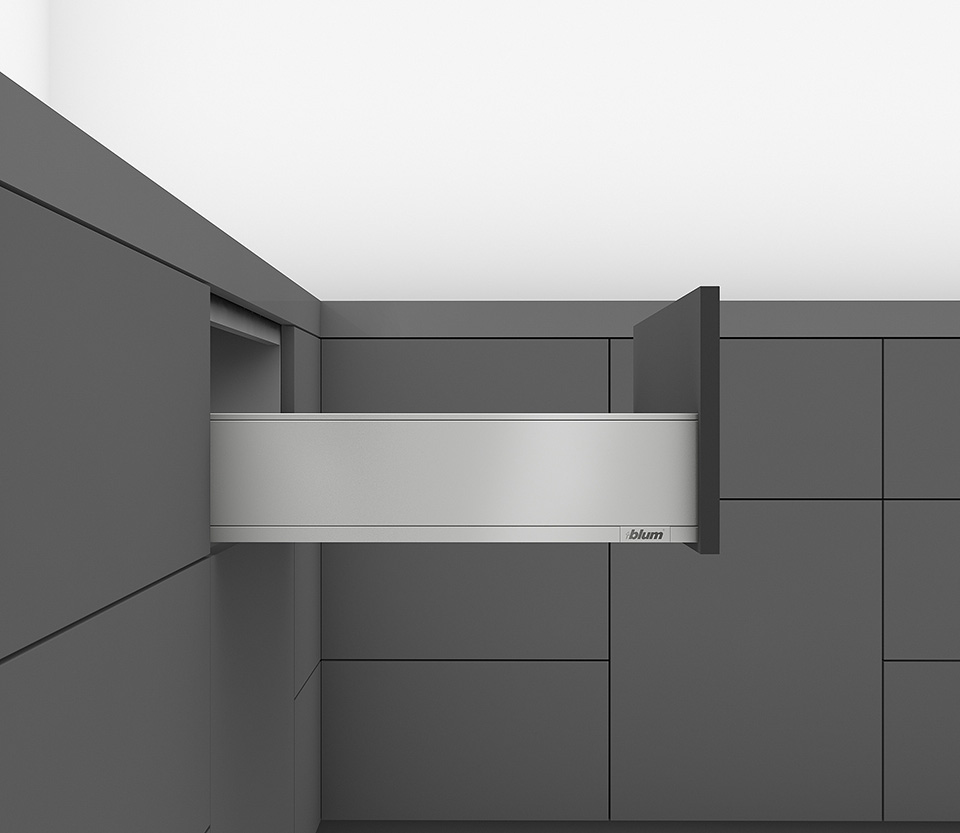

K-BLUM Legrabox, tiroir K 550mm/70kg, Blumotion/TOB, blanc, vis a bois

Le kit comprend la quincaillerie pour l'assemblage d'un tiroir avec fermeture amortie intégrée Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

Pour une ouverture sans poignée avec fermeture amortie Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu'a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu'a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les corps KB>600mm, il faut utiliser un arbre de synchronisation 282277, mais son utilisation est également recommandée pour les corps plus étroits. La longueur de l'arbre est de 1125mm et sans raccourcissement il peut etre utilisé pour un corps d'une largeur extérieure jusqu'a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, le raccourcissement pour les modules TOB sous évier est LW-267mm. Les pignons pour relier l'arbre aux modules sont déja inclus dans l'emballage des modules TOB. Pour les corps étroits (LW = 245-293mm), un arbre de synchronisation spécial monobloc carré 293824 est destiné, qui se raccourcit de LW-221mm. Cet arbre s'installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Dans les kits pour tiroirs intérieurs, les éléments transversaux frontaux ne font pas partie de la livraison, ils doivent etre commandés séparément et raccourcis selon la largeur intérieure claire du corps. Il s'agit d'une plaque frontale (raccord LW-126mm) sans rainure (pour les tiroirs avec reling frontal) ou avec rainure (pour les tiroirs avec pare-brise frontal) et éventuellement aussi un élément de poignée : reling frontal (raccord LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
