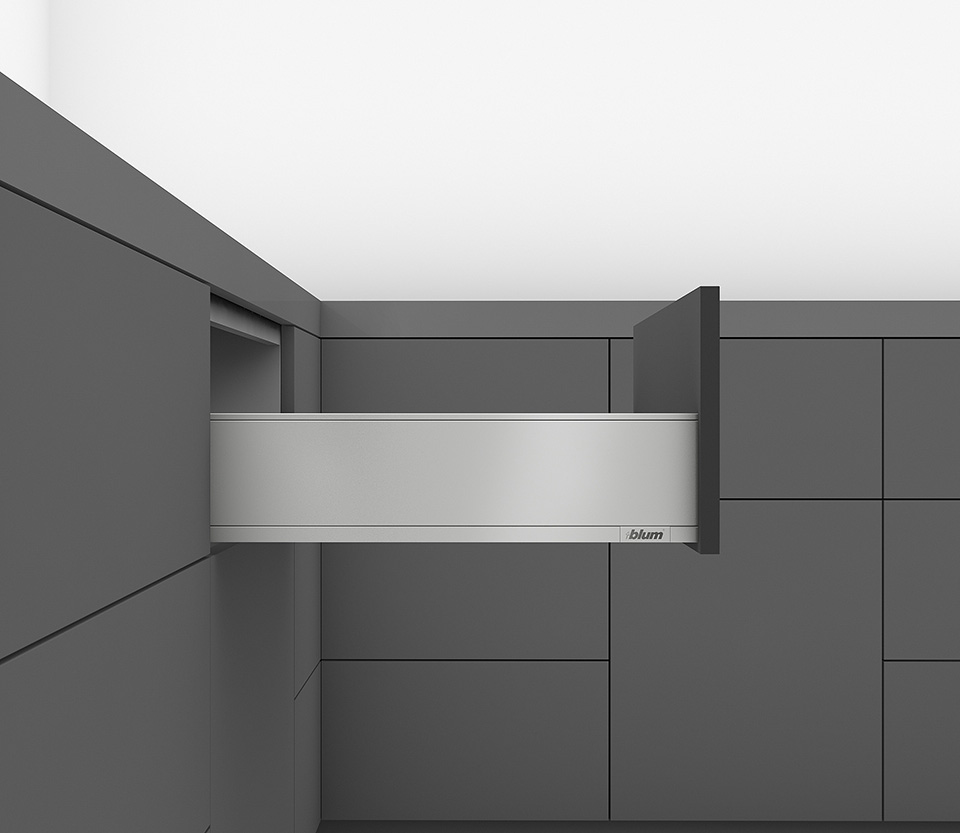

K-BLUM Legrabox, tiroir K 550mm/70kg, Blumotion/TOB, Blanc, Expando

Le kit comprend la quincaillerie pour l'assemblage d'un tiroir avec fermeture amortie intégrée Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d'ouverture sans poignée avec fermeture amortie Tip-on Blumotion (TOB), il est nécessaire de compléter par les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu'a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu'a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les corps KB > 600mm, il est nécessaire d'utiliser un arbre de synchronisation 282277, mais son usage est également recommandé pour des corps plus étroits. La longueur de l'arbre est de 1125mm et peut etre utilisé sans raccourcissement pour un corps d'une largeur extérieure allant jusqu'a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, le raccourcissement pour les modules TOB sous évier est LW-267mm. Les pignons pour la connexion de l'arbre aux modules sont déja inclus dans l'emballage des modules TOB. Pour les corps étroits (LW = 245-293mm), un arbre de synchronisation spécial monobloc carré 293824 est prévu, qui se raccourcit de LW-221mm. Cet arbre s'installe directement dans les modules TOB et aucun adaptateur de synchronisation n'est utilisé.

Pour les kits destinés aux tiroirs intérieurs, les éléments frontaux transversaux ne font pas partie de la livraison, ils doivent etre commandés séparément et coupés selon la largeur intérieure libre du corps. Il s'agit de la plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement d'un élément de poignée : reling frontal (raccourcissement LW-90mm), pare-brise bas (10 x 70 x LW-80) ou pare-brise haut (10 x 138 x LW-80).
