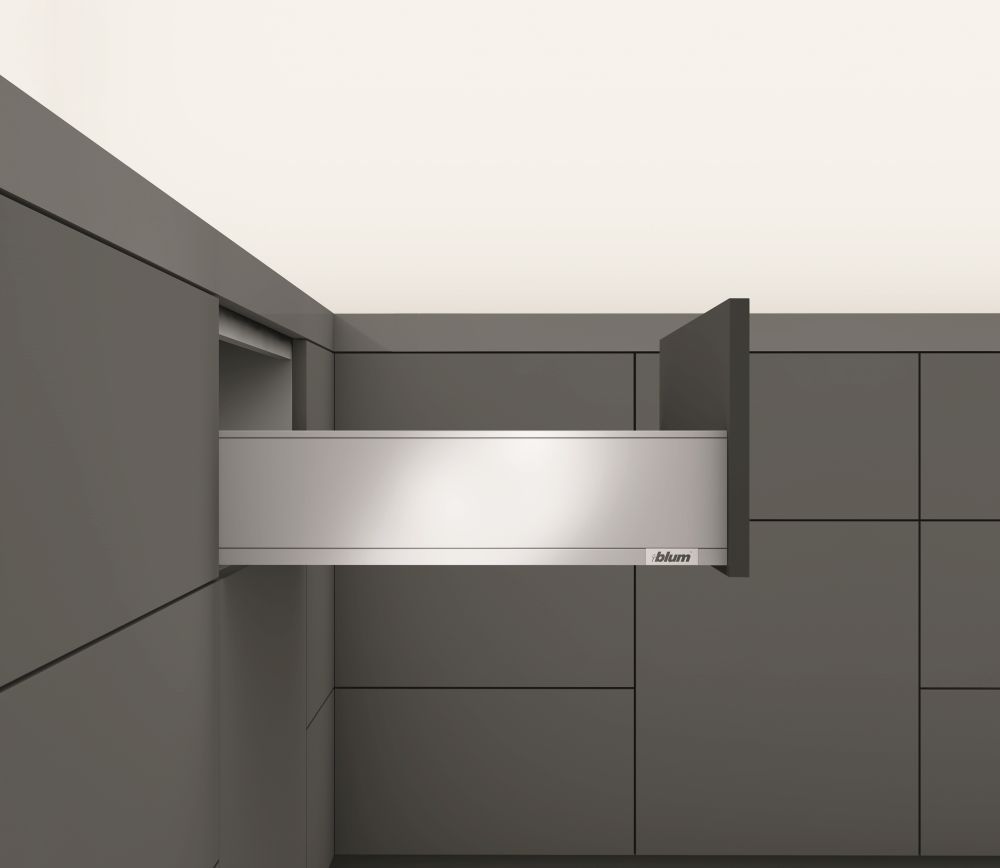

K-BLUM Legrabox, tiroir K 500mm/40kg, Blumotion/TOB, gris, vis a bois

Le kit comprend la quincaillerie pour assembler un tiroir avec fermeture amortie intégrée Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur du côté du systeme, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d’ouverture sans poignée avec fermeture amortie Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300 mm 40 kg, poids total jusqu’a 10 kg
275343 ... S1 ... tiroirs coulissants 270-300 mm 40 kg, poids total 10-20 kg
275344 ... L1 ... tiroirs coulissants 350-600 mm 40 kg, poids total jusqu’a 20 kg
275345 ... L3 ... tiroirs coulissants 350-600 mm 40 kg, poids total 15-40 kg
275347 ... L5 ... tiroirs coulissants 450-650 mm 70 kg, poids total 35-70 kg
Pour les caissons KB>600 mm, il faut utiliser l’arbre de synchronisation 282277, son utilisation est toutefois recommandée aussi pour des caissons plus étroits. La longueur de l’arbre est de 1125 mm et il peut etre utilisé sans raccourcissement pour des caissons jusqu’a une largeur extérieure de 1400 mm. Le raccourcissement pour les modules TOB classiques est LW-247 mm, pour les modules TOB sous-évier c’est LW-267 mm. Les pignons pour la connexion de l’arbre aux modules sont déja inclus dans l’emballage des modules TOB. Pour les caissons étroits (LW = 245-293 mm), il existe un arbre de synchronisation spécial monobloc carré 293824, qui se raccourcit de LW-221 mm. Cet arbre s’installe directement dans les modules TOB, donc les adaptateurs de synchronisation ne sont pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments frontaux transversaux ne sont pas fournis, ils doivent etre commandés séparément et coupés selon la largeur intérieure nette du caisson. Il s’agit de la plaque frontale (raccourcissement LW-126 mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement d’un élément de prise : reling frontal (raccourcissement LW-90 mm), pare-brise bas (10 x 70 x LW-80) ou pare-brise haut (10 x 138 x LW-80).
