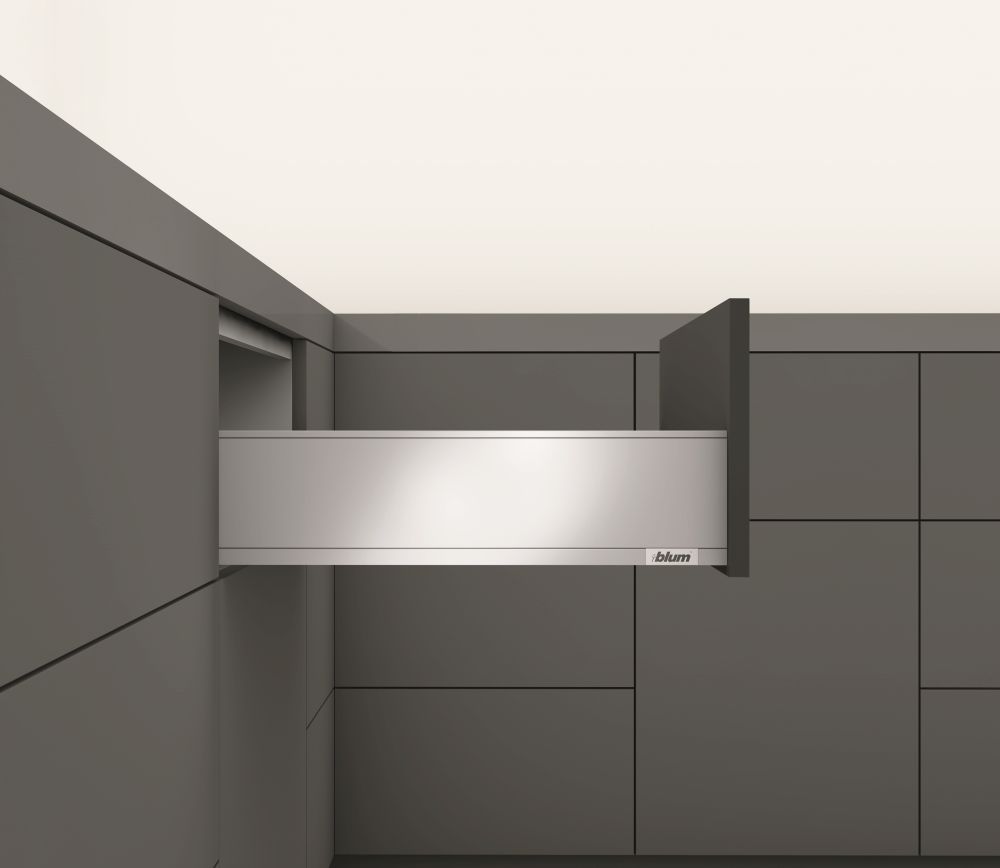

K-BLUM Legrabox, tiroir K 500mm/40kg, Blumotion/TOB, blanc, Expando

Le kit comprend la quincaillerie pour assembler un tiroir avec un amortissement intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir interne). La longueur nominale, la hauteur systémique du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande pour une ouverture sans poignée avec amortissement Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu’a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu’a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les corps de meuble KB > 600mm, il est nécessaire d’utiliser un arbre de synchronisation 282277, mais son utilisation est également recommandée pour les corps plus étroits. La longueur de l’arbre est de 1125mm et, sans raccourcissement, il peut etre utilisé pour un corps d’une largeur extérieure allant jusqu’a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, le raccourcissement pour les modules TOB sous-évier est LW-267mm. Les pignons pour connecter l’arbre aux modules sont déja inclus dans l’emballage des modules TOB. Pour les corps étroits (LW = 245-293mm), un arbre de synchronisation carré spécial monobloc 293824 est destiné, qui se raccourcit de LW-221mm. Cet arbre s’installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits destinés aux tiroirs internes, les éléments frontaux transversaux ne font pas partie de la livraison, ils doivent etre commandés séparément et raccourcis selon la largeur intérieure libre du corps. Il s’agit d’une plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement d’un élément de poignée : reling frontal (raccourcissement LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
