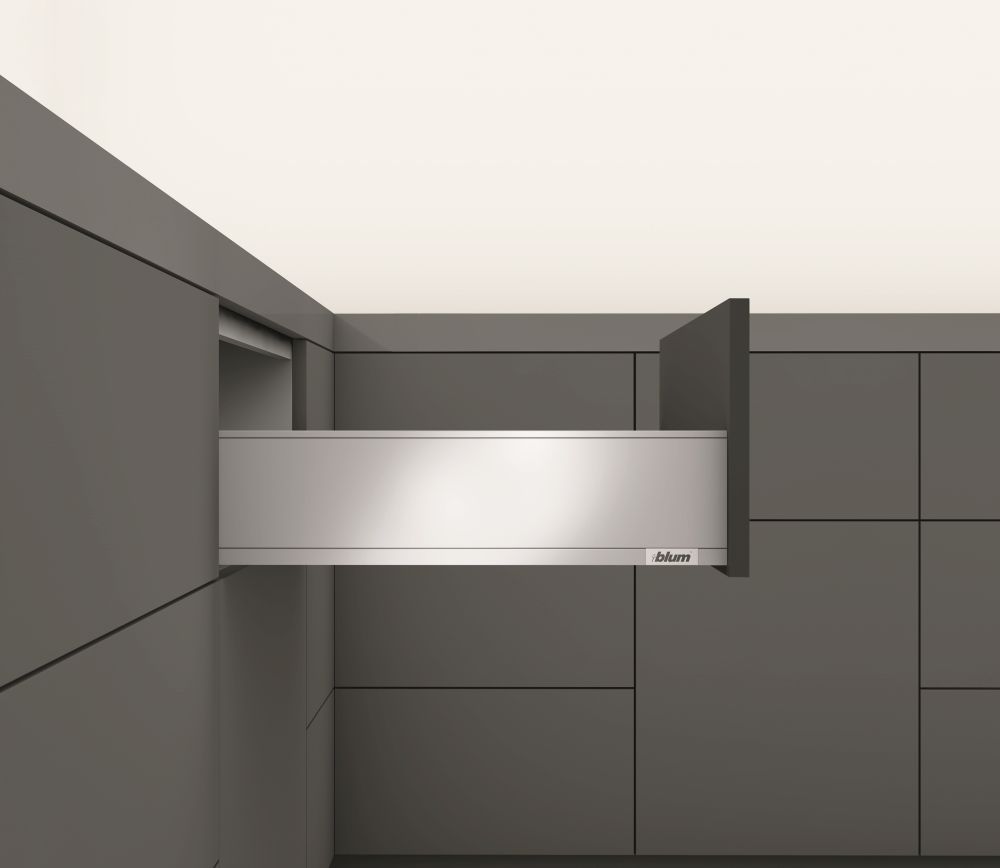

K-BLUM Legrabox tiroir K 450mm/70kg, Blumotion/TOB, gris, Expando

Le kit complet comprend la quincaillerie pour l’assemblage d’un tiroir avec fermeture amortie intégrée Blumotion, incluant la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d’ouverture sans poignée avec fermeture amortie Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu’a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu’a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les caissons KB>600mm, il est nécessaire d’utiliser l’arbre de synchronisation 282277, mais son usage est recommandé également pour les caissons plus étroits. La longueur de l’arbre est de 1125mm et sans réduction il peut etre utilisé pour un caisson d’une largeur extérieure allant jusqu’a 1400mm. La réduction pour les modules TOB classiques est LW-247mm, la réduction pour les modules TOB sous-évier est LW-267mm. Les pignons pour la connexion de l’arbre aux modules sont déja inclus dans les modules TOB. Pour les caissons étroits (LW = 245-293mm), un arbre de synchronisation carré spécial monobloc 293824 est prévu, qui se réduit de LW-221mm. Cet arbre s’installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments frontaux transversaux ne font pas partie de la livraison, il faut les commander séparément et les raccourcir selon la largeur intérieure libre du caisson. Il s’agit de la plaque frontale (réduction LW-126mm) sans rainure (pour tiroirs avec reling frontale) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement d’un élément de poignée : reling frontal (réduction LW-90mm), pare-brise bas (10 x 70 x LW-80) ou pare-brise haut (10 x 138 x LW-80).
