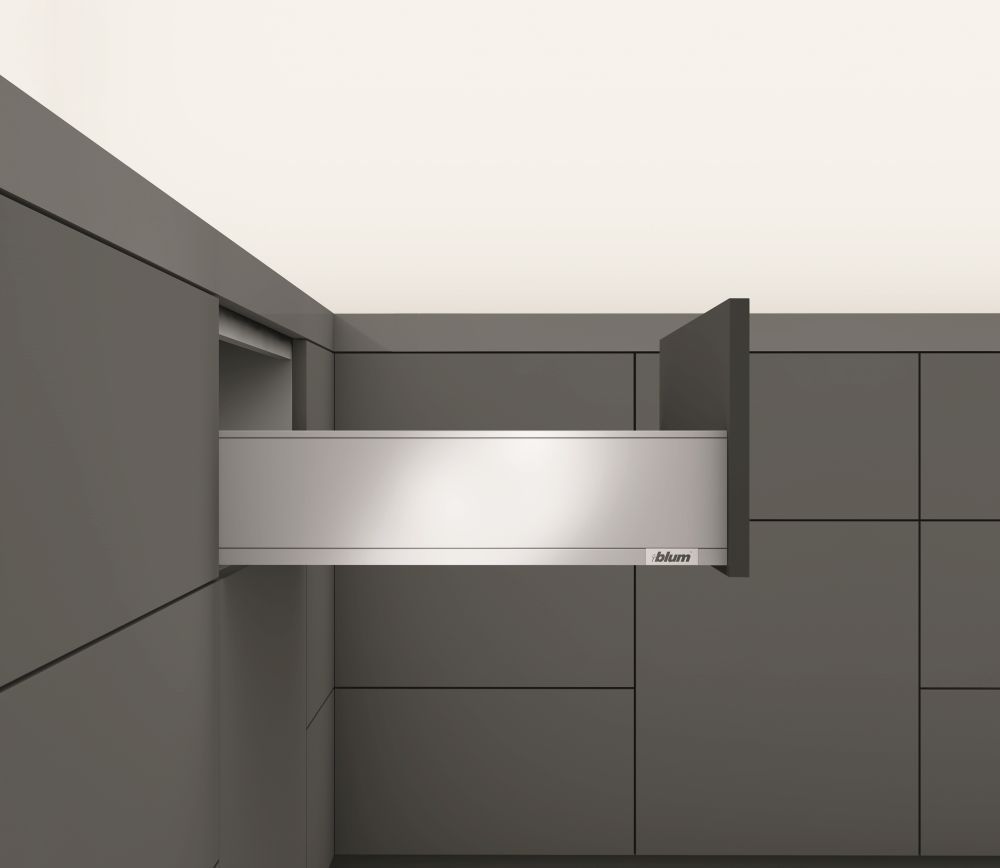

K-BLUM Legrabox, tiroir K 450mm/70kg, Blumotion/TOB, blanc, Expando

Le kit complet contient la quincaillerie pour assembler un tiroir avec amortisseur intégré Blumotion, y compris la quincaillerie frontale appropriée (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d’ouverture sans poignée avec amortisseur Tip-on Blumotion (TOB), il est nécessaire d’ajouter les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir contenant :
284456 ... S0 ... tiroirs coulissants 270-300 mm 40 kg, poids total jusqu’a 10 kg
275343 ... S1 ... tiroirs coulissants 270-300 mm 40 kg, poids total 10-20 kg
275344 ... L1 ... tiroirs coulissants 350-600 mm 40 kg, poids total jusqu’a 20 kg
275345 ... L3 ... tiroirs coulissants 350-600 mm 40 kg, poids total 15-40 kg
275347 ... L5 ... tiroirs coulissants 450-650 mm 70 kg, poids total 35-70 kg
Pour les corps KB>600 mm, il est nécessaire d’utiliser un arbre de synchronisation 282277, mais son utilisation est également recommandée pour les corps plus étroits. La longueur de l’arbre est de 1125 mm et sans raccourcissement, il peut etre utilisé pour un corps d’une largeur extérieure allant jusqu’a 1400 mm. Le raccourcissement pour les modules TOB classiques est LW-247 mm, le raccourcissement pour les modules TOB sous-évier est LW-267 mm. Les pignons pour la connexion de l’arbre aux modules sont déja inclus dans l’emballage des modules TOB. Pour les corps étroits (LW = 245-293 mm), un arbre de synchronisation spécial monobloc et carré 293824 est prévu, avec un raccourcissement LW-221 mm. Cet arbre s’installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments frontaux transversaux ne sont pas fournis, ils doivent etre commandés séparément et coupés selon la largeur intérieure nette du corps. Il s’agit de la plaque frontale (raccourcissement LW-126 mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement aussi d’un élément de poignée : reling frontal (raccourcissement LW-90 mm), pare-brise bas (10 x 70 x LW-80) ou pare-brise haut (10 x 138 x LW-80).
