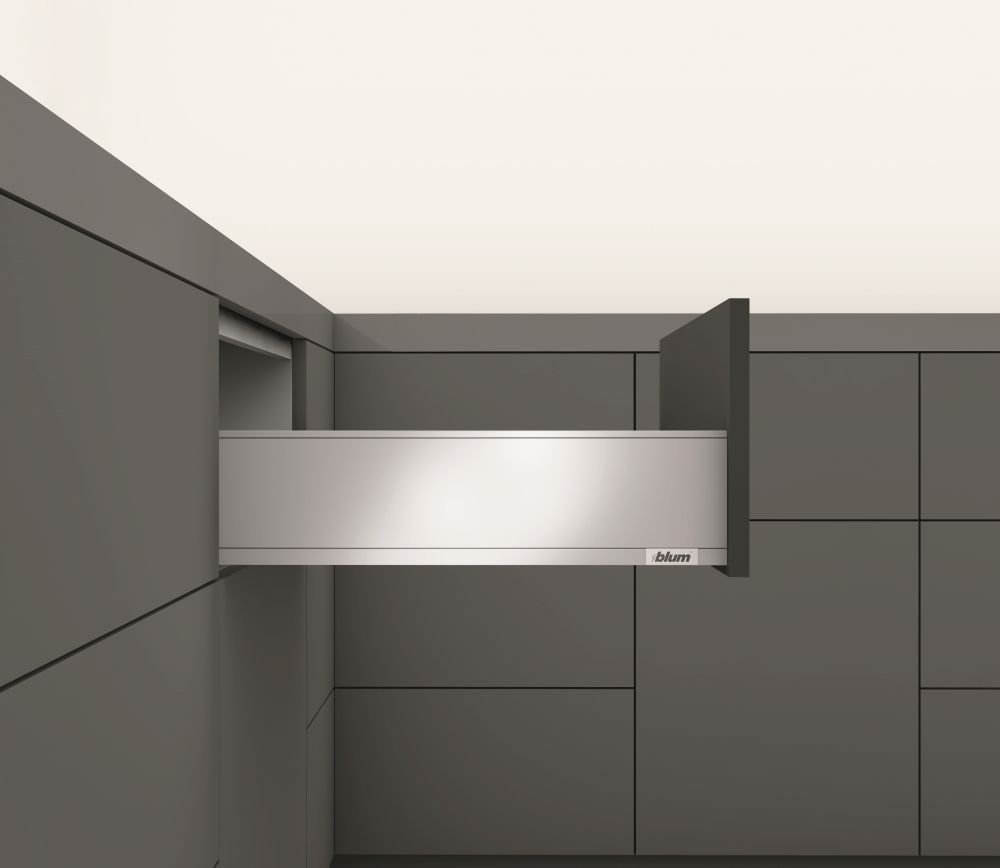

K-BLUM Legrabox, tiroir K 450mm/40kg, Blumotion/TOB, blanc, vis a bois

Le kit comprend la quincaillerie pour l’assemblage d’un tiroir avec amortissement intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d’ouverture sans poignée avec amortissement Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300 mm 40 kg, poids total jusqu’a 10 kg
275343 ... S1 ... tiroirs coulissants 270-300 mm 40 kg, poids total 10-20 kg
275344 ... L1 ... tiroirs coulissants 350-600 mm 40 kg, poids total jusqu’a 20 kg
275345 ... L3 ... tiroirs coulissants 350-600 mm 40 kg, poids total 15-40 kg
275347 ... L5 ... tiroirs coulissants 450-650 mm 70 kg, poids total 35-70 kg
Pour les corps KB > 600 mm, il est nécessaire d’utiliser l’arbre de synchronisation 282277, son utilisation est toutefois recommandée également pour les corps plus étroits. La longueur de l’arbre est de 1125 mm et sans raccourcissement, il peut etre utilisé sur un corps de largeur extérieure jusqu’a 1400 mm. Le raccourcissement pour les modules TOB classiques est LW-247 mm, le raccourcissement pour les modules TOB sous-évier est LW-267 mm. Les pignons pour la connexion de l’arbre aux modules font déja partie de l’emballage des modules TOB. Pour les corps étroits (LW = 245-293 mm), un arbre de synchronisation spécial carré en une piece 293824 est prévu, qui se raccourcit de LW-221 mm. Cet arbre s’installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits pour tiroirs intérieurs, les éléments transversaux frontaux ne font pas partie de la livraison, il est nécessaire de les commander séparément et de les raccourcir selon la largeur intérieure libre du corps. Il s’agit de la plaque frontale (raccourcissement LW-126 mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement aussi l’élément de poignée : reling frontal (raccourcissement LW-90 mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
