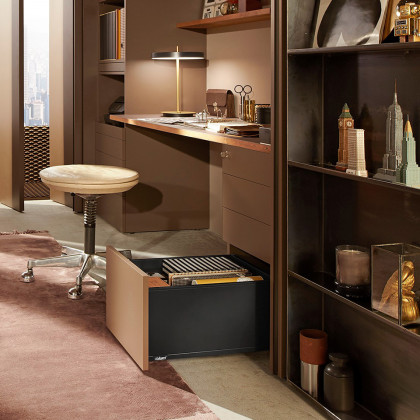

K-BLUM Legrabox, tiroir F 650mm/70kg, Blumotion/TOB, noir, Expando

Le kit complet contient la quincaillerie pour l'assemblage d'un tiroir avec amortisseur intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systémique du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d'ouverture sans poignée avec amortisseur Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB correspondants selon la longueur nominale du tiroir coulissant et le poids total du tiroir contenant :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu'a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu'a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les corpus KB>600mm, il est nécessaire d'utiliser un arbre de synchronisation 282277, mais son utilisation est également recommandée pour des corpus plus étroits. La longueur de l'arbre est de 1125mm et peut etre utilisée sans raccourcissement sur un corpus d'une largeur externe jusqu'a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, pour les modules TOB sous évier LW-267mm. Les pignons pour relier l'arbre aux modules sont déja inclus dans le paquet des modules TOB. Pour les corpus étroits (LW = 245-293mm), un arbre de synchronisation carré spécial monobloc 293824 est destiné, avec un raccourcissement LW-221mm. Cet arbre s'installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Dans les kits pour tiroirs intérieurs, les éléments transversaux frontaux ne sont pas inclus dans la livraison ; ils doivent etre commandés séparément et coupés selon la largeur intérieure libre du corpus. Il s'agit de la plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement un élément de poignée : reling frontal (raccourcissement LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
