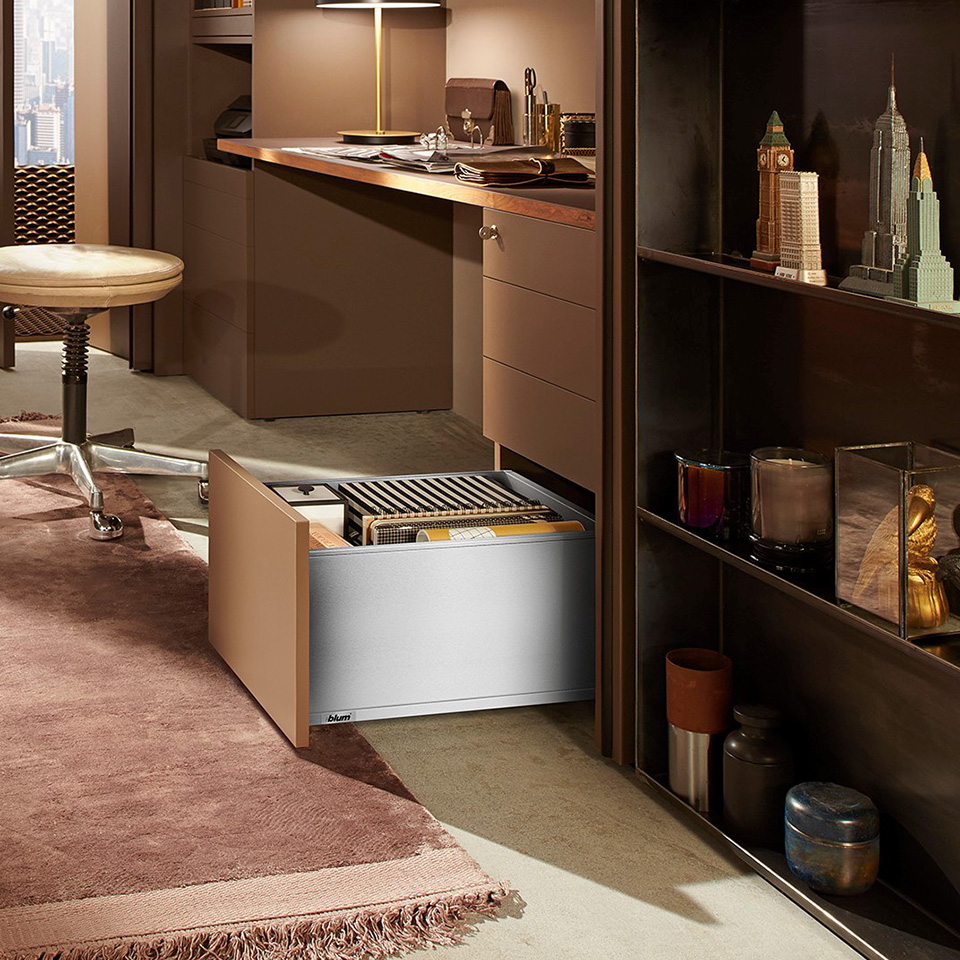

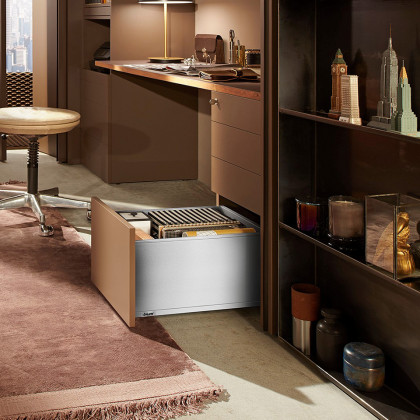

K-BLUM Legrabox, tiroir F 550mm/70kg, Blumotion/TOB, blanc, vis a bois

Le kit comprend la quincaillerie pour l’assemblage d’un tiroir avec amortissement intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur de côté du systeme, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d’ouverture sans poignée avec amortissement Tip-on Blumotion (TOB), il est nécessaire d’ajouter les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu’a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu’a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les corps KB>600mm, il faut utiliser un arbre de synchronisation 282277, cependant son utilisation est également recommandée pour des corps plus étroits. La longueur de l’arbre est de 1125mm et sans raccourcissement, il peut etre utilisé pour un corps d’une largeur extérieure allant jusqu’a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, le raccourcissement pour les modules TOB sous-évier est LW-267mm. Les pignons d’adaptation de l’arbre aux modules sont déja inclus dans le paquet des modules TOB. Pour les corps étroits (LW = 245-293mm), un arbre de synchronisation spécial en une piece et carré 293824 est prévu, qui se raccourcit de LW-221mm. Cet arbre s’installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits de tiroirs intérieurs, les éléments transversaux frontaux ne sont pas inclus dans la livraison, il faut les commander séparément et les raccourcir selon la largeur intérieure libre du corps. Il s’agit de la plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement un élément de poignée : reling frontal (raccourcissement LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
