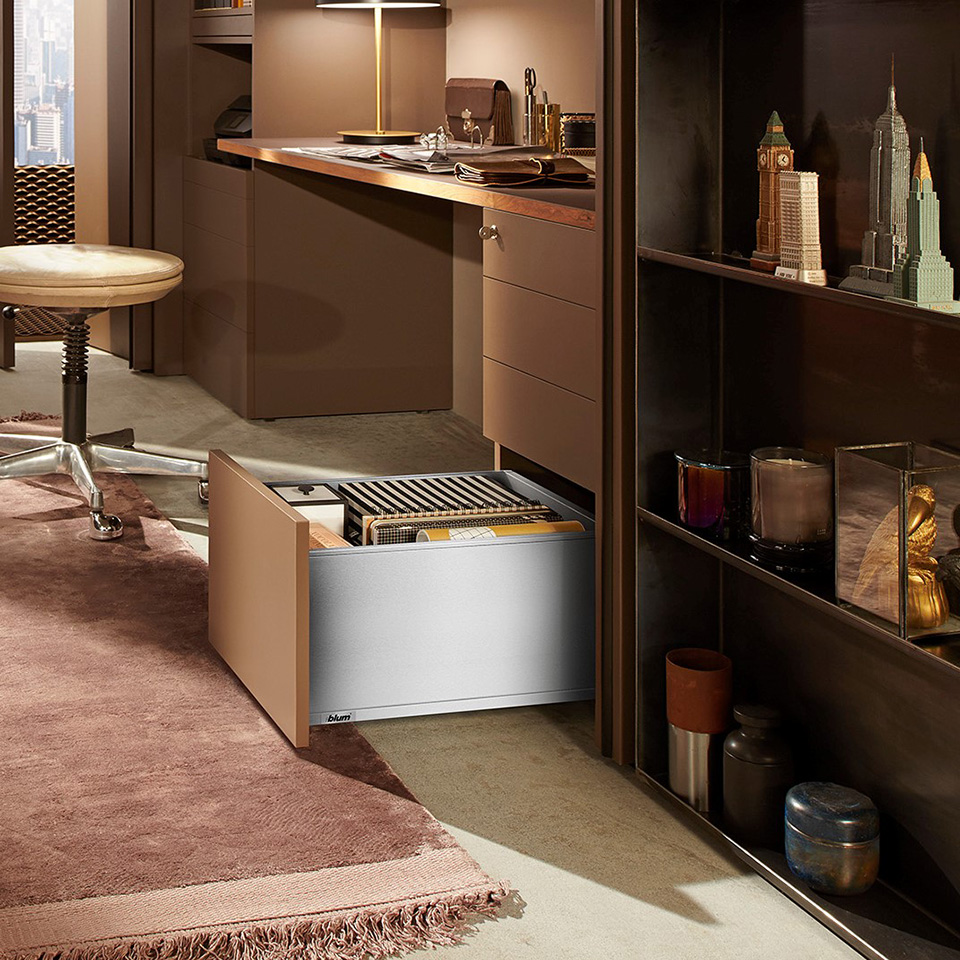

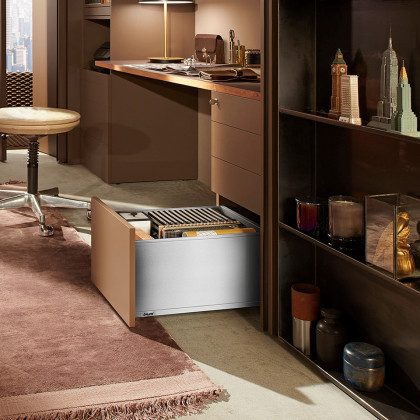

K-BLUM Legrabox, tiroir F 550mm/70kg, Blumotion/TOB, blanc, Expando

Le kit complet contient la quincaillerie pour l’assemblage d’un tiroir avec amortissement intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d’ouverture sans poignée avec amortissement Tip-on Blumotion (TOB), il est nécessaire de compléter avec les modules TOB correspondants selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu’a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu’a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour des caissons KB>600mm, l’utilisation de l’arbre de synchronisation 282277 est nécessaire, son usage est toutefois recommandé également pour des caissons plus étroits. La longueur de l’arbre est de 1125mm, et sans raccourcissement il peut etre utilisé pour des caissons d’une largeur extérieure jusqu’a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, le raccourcissement pour les modules TOB sous évier est LW-267mm. Les pignons pour la liaison de l’arbre aux modules sont déja inclus dans l’emballage des modules TOB. Pour des caissons étroits (LW = 245-293mm) un arbre de synchronisation spécial monobloc et carré 293824 est destiné, qui se raccourcit de LW-221mm. Cet arbre s’installe directement dans les modules TOB, les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments frontaux transversaux ne sont pas fournis, il faut les commander séparément et les raccourcir selon la largeur intérieure libre du caisson. Il s’agit de la plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement aussi de l’élément de poignée : reling frontal (raccourcissement LW-90mm), pare-brise bas (10 x 70 x LW-80) ou pare-brise haut (10 x 138 x LW-80).
