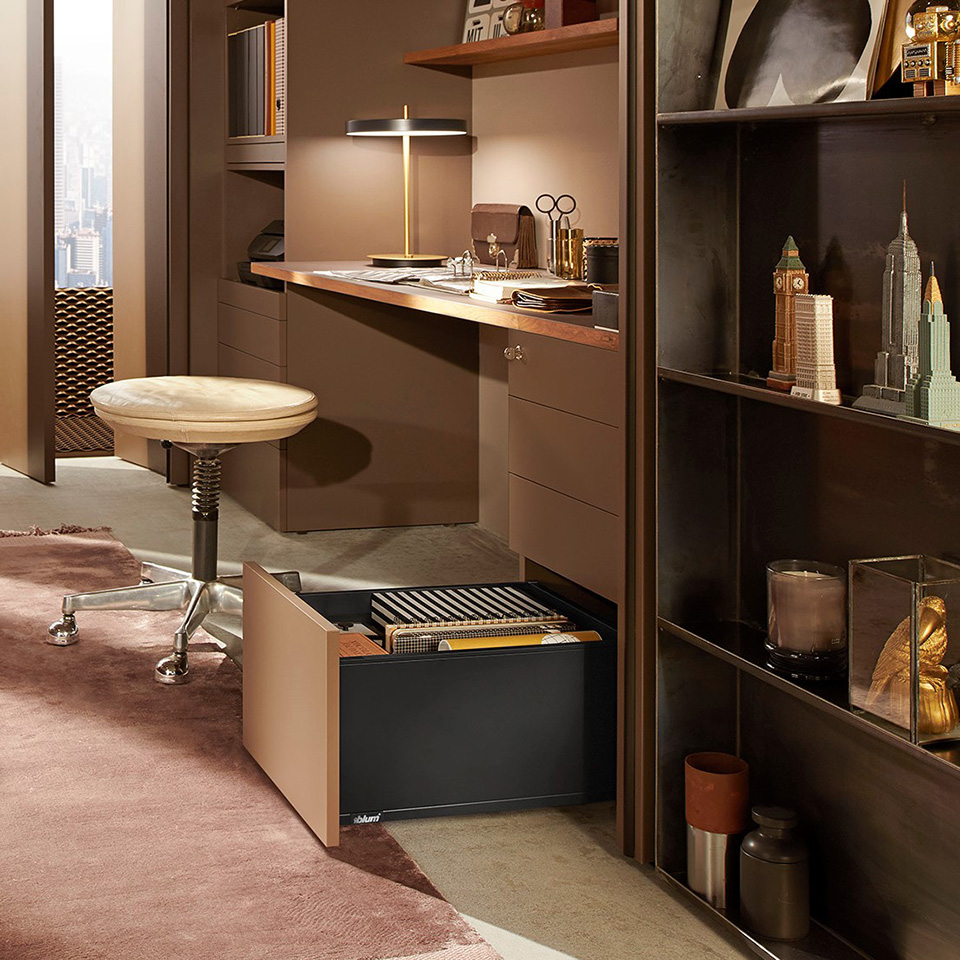

K-BLUM Legrabox, tiroir F 500mm/40kg, Blumotion/TOB, noir, Expando

Le kit comprend la quincaillerie pour assembler un tiroir avec amortissement intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d’ouverture sans poignée avec amortissement Tip-on Blumotion (TOB), il faut compléter avec les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu’a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu’a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les caissons KB > 600mm, il est nécessaire d’utiliser l’arbre de synchronisation 282277, son utilisation est toutefois recommandée aussi pour des caissons plus étroits. La longueur de l’arbre est de 1125mm et sans coupure, il peut etre utilisé pour un caisson d’une largeur extérieure jusqu’a 1400mm. La coupure pour les modules TOB classiques est LW-247mm, la coupure pour les modules TOB sous-évier est LW-267mm. Les pignons pour connecter l’arbre aux modules sont déja inclus dans l’emballage des modules TOB. Pour les caissons étroits (LW = 245-293mm), un arbre de synchronisation carré monobloc spécial 293824 est prévu, qui se coupe a LW-221mm. Cet arbre s’installe directement dans les modules TOB, ainsi les adaptateurs de synchronisation ne sont pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments transversaux frontaux ne sont pas fournis, ils doivent etre commandés séparément et coupés selon la largeur intérieure libre du caisson. Il s’agit de la plaque frontale (coupure LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement aussi de l’élément de poignée : reling frontal (coupure LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
