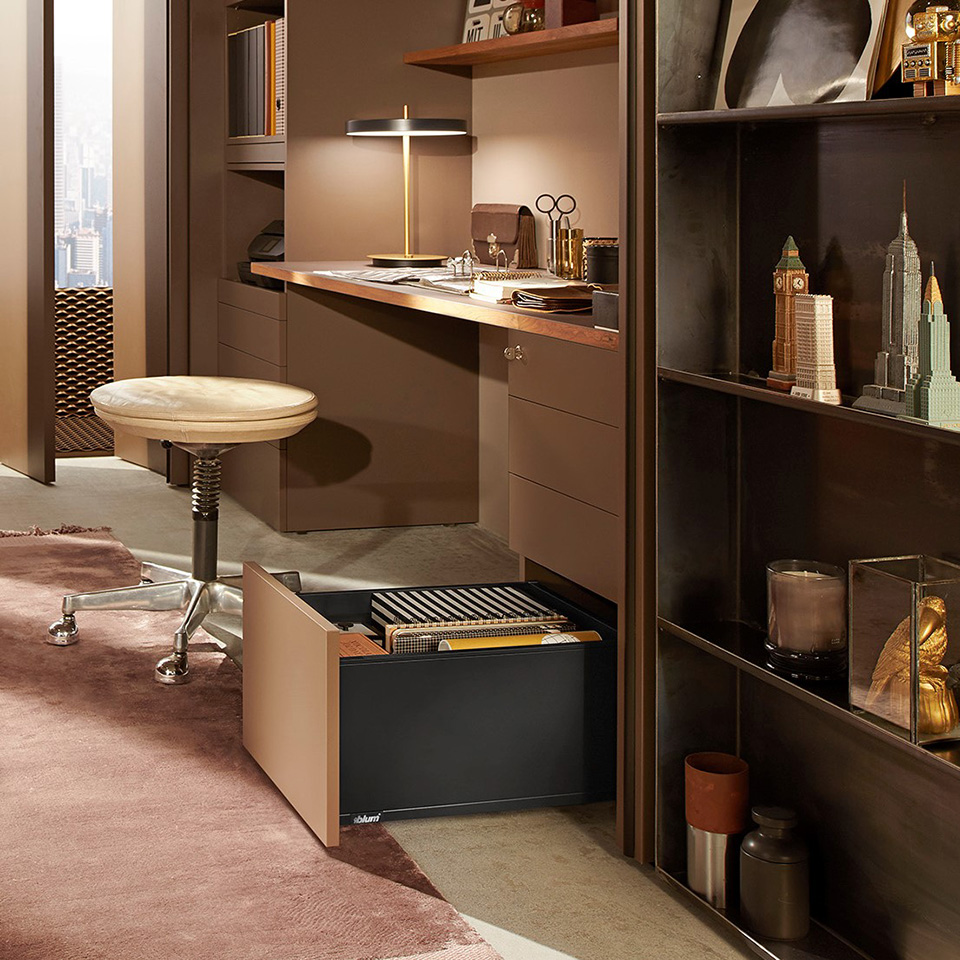

K-BLUM Legrabox tiroir F 450mm/40kg, Blumotion/TOB, noir, vis a bois

Le kit comprend la quincaillerie pour assembler un tiroir avec amortissement intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systeme du côté, la finition du côté, la capacité de charge du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d’ouverture sans poignée avec amortissement Tip-on Blumotion (TOB), il est nécessaire d’ajouter les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu’a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu’a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les caissons KB > 600mm, il faut utiliser l’arbre de synchronisation 282277, son utilisation est cependant recommandée aussi pour des caissons plus étroits. La longueur de l’arbre est de 1125mm et sans raccourcissement, il peut etre utilisé pour un caisson d’une largeur extérieure jusqu’a 1400mm. Le raccourcissement pour les modules TOB classiques est LW-247mm, pour les modules TOB sous-évier est LW-267mm. Les pignons pour la connexion de l’arbre aux modules sont déja inclus dans l’emballage des modules TOB. Pour les caissons étroits (LW = 245-293mm), un arbre de synchronisation spécial en un seul morceau, carré, 293824 est prévu, qui se raccourcit de LW-221mm. Cet arbre s’installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits destinés aux tiroirs intérieurs, les éléments transversaux frontaux ne sont pas fournis, ils doivent etre commandés séparément et raccourcis selon la largeur intérieure utile du caisson. Il s’agit de la plaque frontale (raccourcissement LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement un élément de poignée : reling frontal (raccourcissement LW-90mm), pare-brise bas (10 x 70 x LW-80) ou pare-brise haut (10 x 138 x LW-80).
