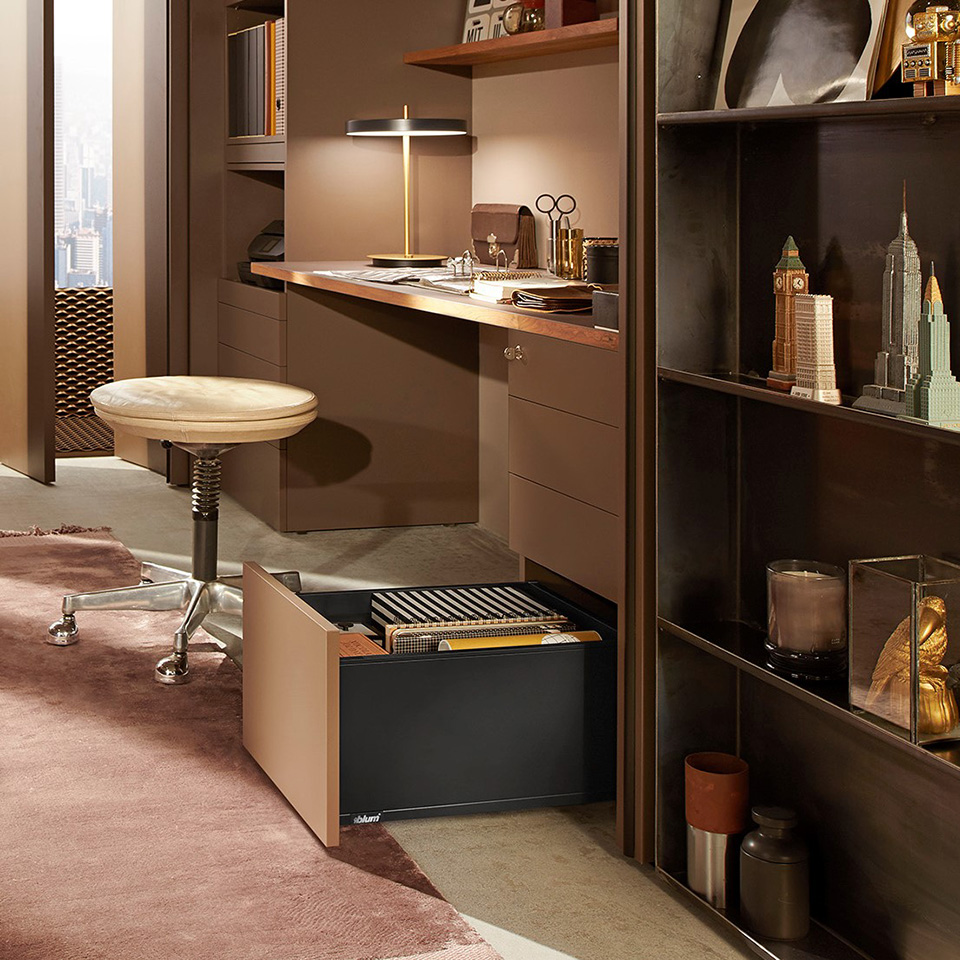

K-BLUM Legrabox, tiroir F 450mm/40kg, Blumotion/TOB, noir, Expando

Le kit comprend la quincaillerie pour assembler un tiroir avec amortissement intégré Blumotion, y compris la quincaillerie frontale correspondante (vis a bois / Expando / tiroir intérieur). La longueur nominale, la hauteur systémique du côté, la finition du côté, la capacité portante du tiroir coulissant et la couleur sont indiquées dans le nom du kit.

En cas de demande d'ouverture sans poignée avec amortissement Tip-on Blumotion (TOB), il est nécessaire d'ajouter les modules TOB appropriés selon la longueur nominale du tiroir coulissant et le poids total du tiroir avec contenu :
284456 ... S0 ... tiroirs coulissants 270-300mm 40kg, poids total jusqu'a 10kg
275343 ... S1 ... tiroirs coulissants 270-300mm 40kg, poids total 10-20kg
275344 ... L1 ... tiroirs coulissants 350-600mm 40kg, poids total jusqu'a 20kg
275345 ... L3 ... tiroirs coulissants 350-600mm 40kg, poids total 15-40kg
275347 ... L5 ... tiroirs coulissants 450-650mm 70kg, poids total 35-70kg
Pour les corps KB>600mm, il faut utiliser un arbre de synchronisation 282277, mais son utilisation est aussi recommandée pour les corps plus étroits. La longueur de l'arbre est de 1125mm et sans réduction, il peut etre utilisé pour un corps d'une largeur extérieure allant jusqu'a 1400mm. La réduction pour les modules TOB classiques est LW-247mm, la réduction pour les modules TOB sous-évier est LW-267mm. Les pignons pour connecter l'arbre aux modules sont déja inclus dans l'emballage des modules TOB. Pour les corps étroits (LW = 245-293mm), un arbre de synchronisation spécial monobloc carré 293824 est destiné, qui se réduit de LW-221mm. Cet arbre s'installe directement dans les modules TOB et les adaptateurs de synchronisation ne sont donc pas utilisés.

Pour les kits de tiroirs intérieurs, les éléments frontaux transversaux ne sont pas inclus dans la livraison ; il faut les commander séparément et les raccourcir selon la largeur intérieure libre du corps. Il s'agit de la plaque frontale (réduction LW-126mm) sans rainure (pour tiroirs avec reling frontal) ou avec rainure (pour tiroirs avec pare-brise frontal) et éventuellement aussi un élément de prise : reling frontal (réduction LW-90mm), pare-brise frontal bas (10 x 70 x LW-80) ou pare-brise frontal haut (10 x 138 x LW-80).
